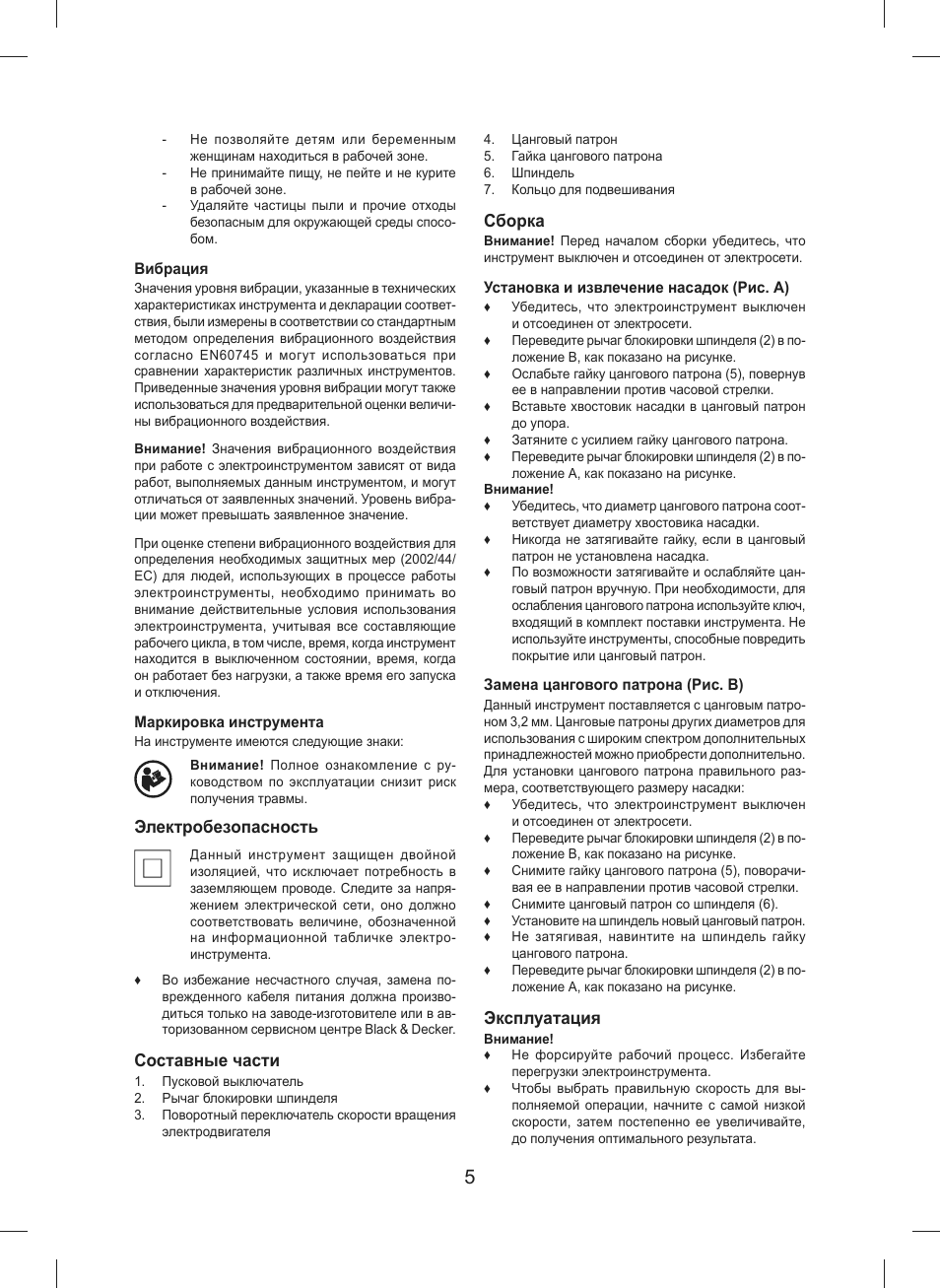

Инструкция по эксплуатации Black & Decker RT650 — страница 4

Не позволяйте детям или беременным женщинам находиться в рабочей зоне.

Не принимайте пищу не пейте и не курите в рабочей зоне.

Удаляйте частицы пыли и прочие отходы безопасным для окружающей среды способом.

Вибрация

Значения уровня вибрации указанные в технических характеристиках инструмента и декларации соответствия были измерены в соответствии со стандартным методом определения вибрационного воздействия согласно EN60745 и могут использоваться при сравнении характеристик различных инструментов Приведенные значения уровня вибрации могут также использоваться для предварительной оценки величины вибрационного воздействия.

Внимание! Значения вибрационного воздействия при работе с электроинструментом зависят от вида работ выполняемых данным инструментом и могут отличаться от заявленных значений Уровень вибрации может превышать заявленное значение.

При оценке степени вибрационного воздействия для определения необходимых защитных мер (2002/44/
EC) для людей использующих в процессе работы электроинструменты необходимо принимать во внимание действительные условия использования электроинструмента учитывая все составляющие рабочего цикла в том числе время когда инструмент находится в выключенном состоянии время когда он работает без нагрузки а также время его запуска и отключения.

Маркировка инструмента

На инструменте имеются следующие знаки:

Внимание! Полное ознакомление с руководством по эксплуатации снизит риск получения травмы.

Электробезопасность

Данный инструмент защищен двойной изоляцией что исключает потребность в заземляющем проводе Следите за напряжением электрической сети оно должно соответствовать величине обозначенной на информационной табличке электроинструмента.

Во избежание несчастного случая замена поврежденного кабеля питания должна производиться только на заводе-изготовителе или в авторизованном сервисном центре Black & Decker.

Составные части

1 Пусковой выключатель 2 Рычаг блокировки шпинделя 3 Поворотный переключатель скорости вращения электродвигателя

4 Цанговый патрон 5 Гайка цангового патрона 6 Шпиндель 7 Кольцо для подвешивания

Сборка

Внимание! Перед началом сборки убедитесь что инструмент выключен и отсоединен от электросети.

Установка и извлечение насадок (Рис А)

Убедитесь что электроинструмент выключен и отсоединен от электросети.

Переведите рычаг блокировки шпинделя (2) в положение В как показано на рисунке.

Ослабьте гайку цангового патрона (5) повернув ее в направлении против часовой стрелки.

Вставьте хвостовик насадки в цанговый патрон до упора.

Затяните с усилием гайку цангового патрона.

Переведите рычаг блокировки шпинделя (2) в положение А как показано на рисунке.

Внимание!

Убедитесь что диаметр цангового патрона соответствует диаметру хвостовика насадки.

Никогда не затягивайте гайку если в цанговый патрон не установлена насадка.

По возможности затягивайте и ослабляйте цанговый патрон вручную При необходимости для ослабления цангового патрона используйте ключ входящий в комплект поставки инструмента Не используйте инструменты способные повредить покрытие или цанговый патрон.

Замена цангового патрона (Рис В)

Данный инструмент поставляется с цанговым патроном 3,2 мм Цанговые патроны других диаметров для использования с широким спектром дополнительных принадлежностей можно приобрести дополнительно Для установки цангового патрона правильного размера соответствующего размеру насадки:

Убедитесь что электроинструмент выключен и отсоединен от электросети.

Переведите рычаг блокировки шпинделя (2) в положение В как показано на рисунке.

Снимите гайку цангового патрона (5) поворачивая ее в направлении против часовой стрелки.

Снимите цанговый патрон со шпинделя (6).

Установите на шпиндель новый цанговый патрон.

Не затягивая навинтите на шпиндель гайку цангового патрона.

Переведите рычаг блокировки шпинделя (2) в положение А как показано на рисунке.

Эксплуатация

Внимание!

Не форсируйте рабочий процесс Избегайте перегрузки электроинструмента.

Чтобы выбрать правильную скорость для выполняемой операции начните с самой низкой скорости затем постепенно ее увеличивайте до получения оптимального результата.
