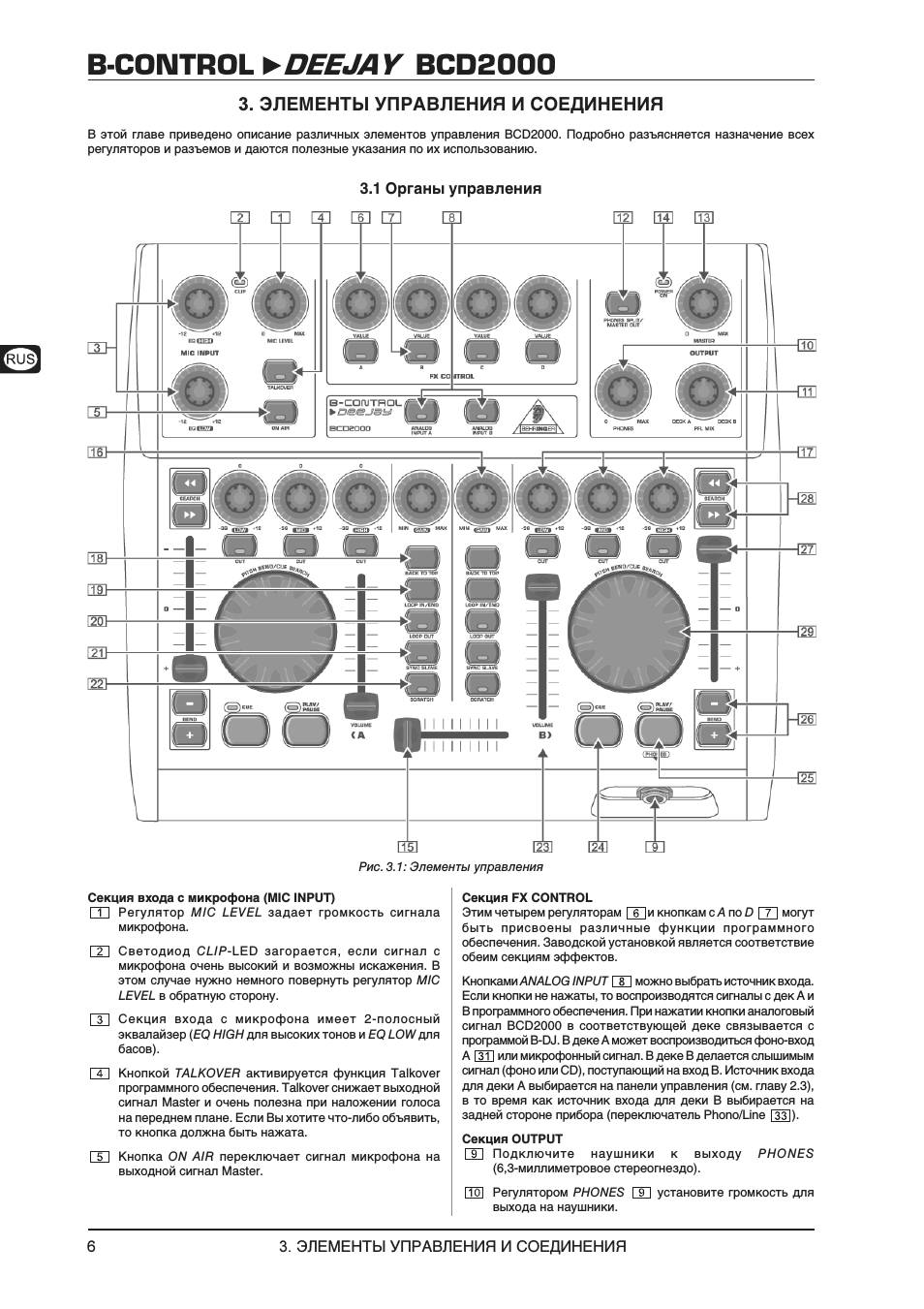

Инструкция по эксплуатации Behringer BCD2000 — страница 4

B-CONTROL DEEJAY BCD2000

3 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И СОЕДИНЕНИЯ

В этой главе приведено описание различных элементов управления BCD2000 Подробно разъясняется назначение всех регуляторов и разъемов и даются полезные указания по их использованию.

3.1 Органы управления

Рис 3.1: Элементы управления

3 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И СОЕДИНЕНИЯ

Секция входа с микрофона (MIC INPUT)

Регулятор MIC LEVEL задает громкость сигнала микрофона.

Светодиод CLIP-LED загорается если сигнал с микрофона очень высокий и возможны искажения В
этом случае нужно немного повернуть регулятор MIC
LEVEL в обратную сторону.

Секция входа с микрофона имеет 2-полосный эквалайзер (EQ HIGH для высоких тонов и EQ LOW для басов).

Кнопкой TALKOVER активируется функция Talkover программного обеспечения Talkover снижает выходной сигнал Master и очень полезна при наложении голоса на переднем плане Если Вы хотите что-либо объявить то кнопка должна быть нажата.

Кнопка ON AIR переключает сигнал микрофона на выходной сигнал Master.

Секция FX CONTROL
Этим четырем регуляторам и кнопкам с A по D

могут быть присвоены различные функции программного обеспечения Заводской установкой является соответствие обеим секциям эффектов.

Кнопками ANALOG INPUT

можно выбрать источник входа.

Если кнопки не нажаты то воспроизводятся сигналы с дек A и B программного обеспечения При нажатии кнопки аналоговый сигнал BCD2000 в соответствующей деке связывается с программой B-DJ В деке A может воспроизводиться фоно-вход A

или микрофонный сигнал В деке B делается слышимым сигнал (фоно или CD) поступающий на вход В Источник входа для деки A выбирается на панели управления (см главу 2.3) в то время как источник входа для деки B выбирается на задней стороне прибора (переключатель Phono/Line

Секция OUTPUT

Подключите наушники к выходу PHONES
(6,3-миллиметровое стереогнездо).

Регулятором PHONES

установите громкость для выхода на наушники.
