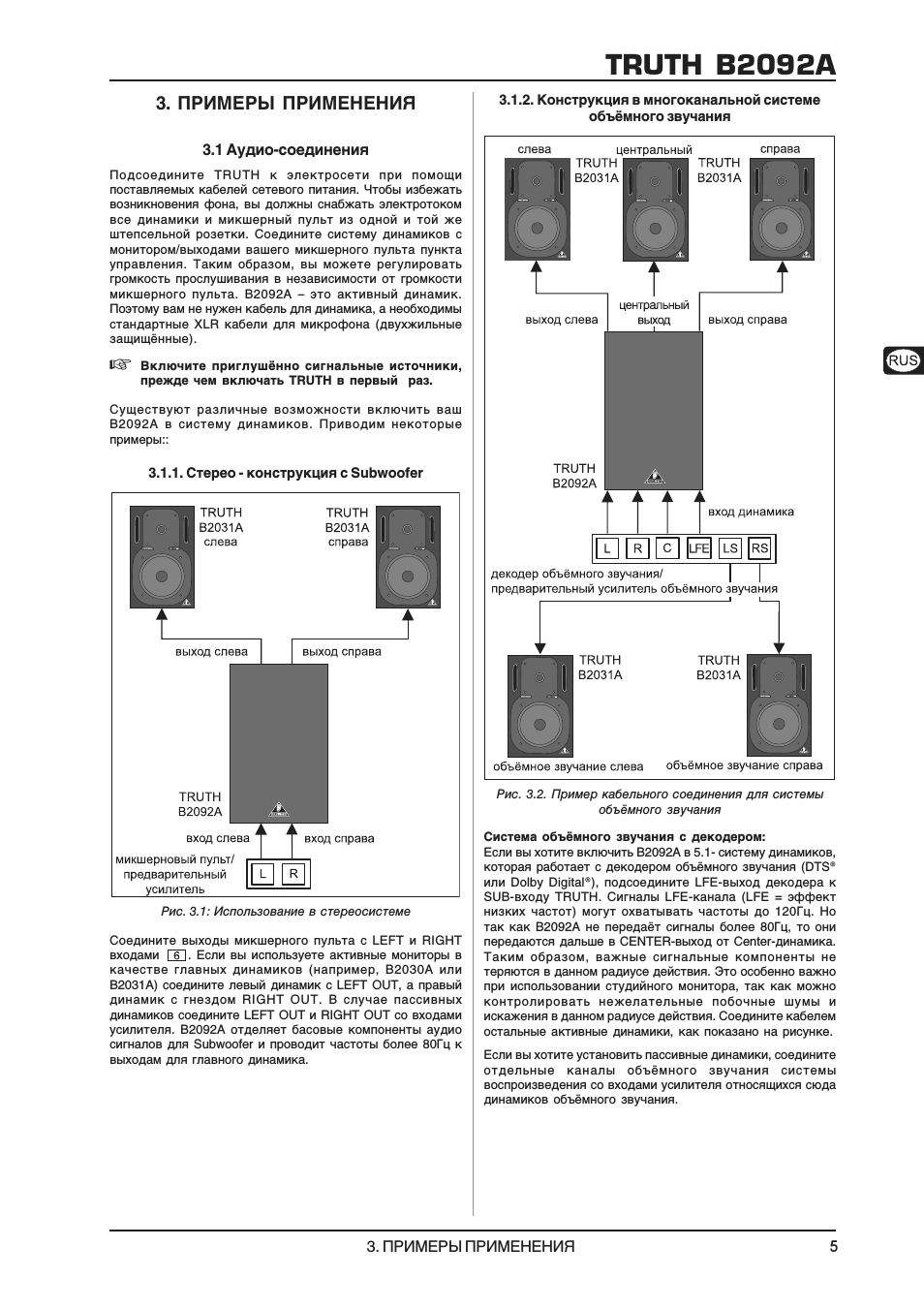

TRUTH B2092A
3 ПРИМЕРЫ ПРИМЕНЕНИЯ
3.1.2 Конструкция в многоканальной системе объёмного звучания
Рис 3.2 Пример кабельного соединения для системы объёмного звучания
Система объёмного звучания с декодером:
Если вы хотите включить В2092А в 5.1 систему динамиков которая работает с декодером объёмного звучания (DTS®
или Dolby Digital®) подсоедините LFE-выход декодера к SUB-входу TRUTH Сигналы LFE-канала (LFE = эффект низких частот) могут охватывать частоты до 120Гц Но так как В2092А не передаёт сигналы более 80Гц то они передаются дальше в CENTER-выход от Center-динамика Таким образом важные сигнальные компоненты не теряются в данном радиусе действия Это особенно важно при использовании студийного монитора так как можно контролировать нежелательные побочные шумы и искажения в данном радиусе действия Соедините кабелем остальные активные динамики как показано на рисунке.
Если вы хотите установить пассивные динамики соедините отдельные каналы объёмного звучания системы воспроизведения со входами усилителя относящихся сюда динамиков объёмного звучания.
3 ПРИМЕРЫ ПРИМЕНЕНИЯ
3.1 Аудио-соединения
Подсоедините TRUTH к электросети при помощи поставляемых кабелей сетевого питания Чтобы избежать возникновения фона вы должны снабжать электротоком все динамики и микшерный пульт из одной и той же штепсельной розетки Соедините систему динамиков с монитором/выходами вашего микшерного пульта пункта управления Таким образом вы можете регулировать громкость прослушивания в независимости от громкости микшерного пульта В2092А – это активный динамик Поэтому вам не нужен кабель для динамика а необходимы стандартные XLR кабели для микрофона (двухжильные защищённые).
Включите приглушённо сигнальные источники прежде чем включать TRUTH в первый раз.
Существуют различные возможности включить ваш B2092A в систему динамиков Приводим некоторые примеры::
3.1.1 Стерео конструкция с Subwoofer
Рис 3.1: Использование в стереосистеме
Соедините выходы микшерного пульта с LEFT и RIGHT
входами
Если вы используете активные мониторы в качестве главных динамиков (например B2030A или B2031A) соедините левый динамик c LEFT OUT а правый динамик с гнездом RIGHT OUT В случае пассивных динамиков соедините LEFT OUT и RIGHT OUT со входами усилителя B2092A отделяет басовые компоненты аудио сигналов для Subwoofer и проводит частоты более 80Гц к выходам для главного динамика.
