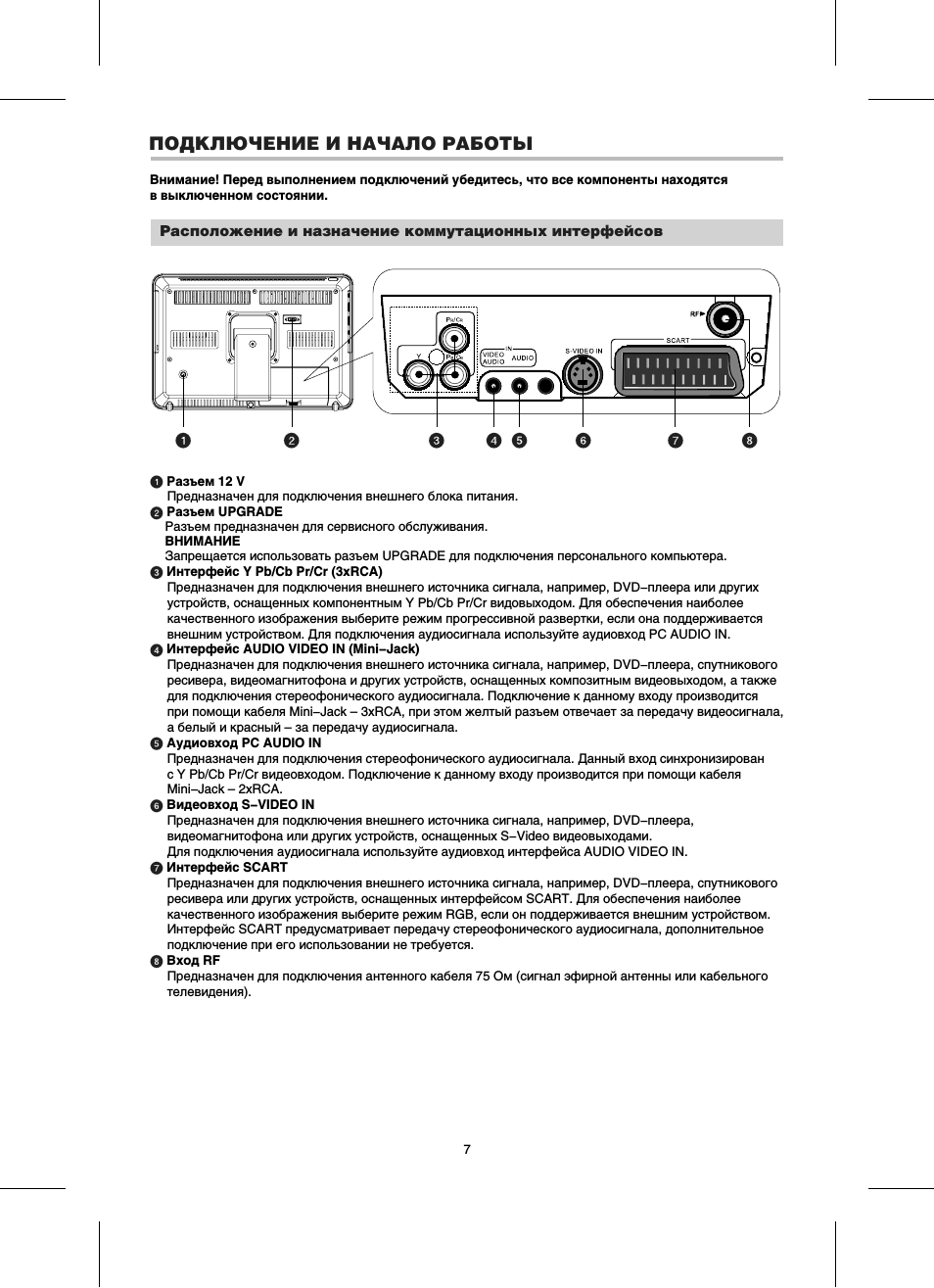

Инструкция по эксплуатации BBK LT1500S RU — страница 7

ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

Расположение и назначение коммутационных интерфейсов

Внимание! Перед выполнением подключений убедитесь что все компоненты находятся в выключенном состоянии

Разъем 12 V

Предназначен для подключения внешнего блока питания

Разъем UPGRADE

Разъем предназначен для сервисного обслуживания ВНИМАНИЕ
Запрещается использовать разъем UPGRADE для подключения персонального компьютера.

Интерфейс Y Pb/Cb Pr/Cr (3хRCA)

Предназначен для подключения внешнего источника сигнала например DVD−плеера или других устройств оснащенных компонентным Y Pb/Cb Pr/Cr видовыходом Для обеспечения наиболее качественного изображения выберите режим прогрессивной развертки если она поддерживается внешним устройством Для подключения аудиосигнала используйте аудиовход PC AUDIO IN.

Интерфейс AUDIO VIDEO IN (Mini−Jack)

Предназначен для подключения внешнего источника сигнала например DVD−плеера спутникового ресивера видеомагнитофона и других устройств оснащенных композитным видеовыходом а также для подключения стереофонического аудиосигнала Подключение к данному входу производится при помощи кабеля Mini−Jack – 3xRCA при этом желтый разъем отвечает за передачу видеосигнала а белый и красный – за передачу аудиосигнала

Аудиовход PC AUDIO IN

Предназначен для подключения стереофонического аудиосигнала Данный вход синхронизирован с Y Pb/Cb Pr/Cr видеовходом Подключение к данному входу производится при помощи кабеля Mini−Jack – 2хRCA.

Видеовход S−VIDEO IN

Предназначен для подключения внешнего источника сигнала например DVD−плеера видеомагнитофона или других устройств оснащенных S−Video видеовыходами Для подключения аудиосигнала используйте аудиовход интерфейса AUDIO VIDEO IN.

Интерфейс SCART

Предназначен для подключения внешнего источника сигнала например DVD−плеера спутникового ресивера или других устройств оснащенных интерфейсом SCART Для обеспечения наиболее качественного изображения выберите режим RGB если он поддерживается внешним устройством Интерфейс SCART предусматривает передачу стереофонического аудиосигнала дополнительное подключение при его использовании не требуется.

Вход RF

Предназначен для подключения антенного кабеля 75 Ом (сигнал эфирной антенны или кабельного телевидения)
