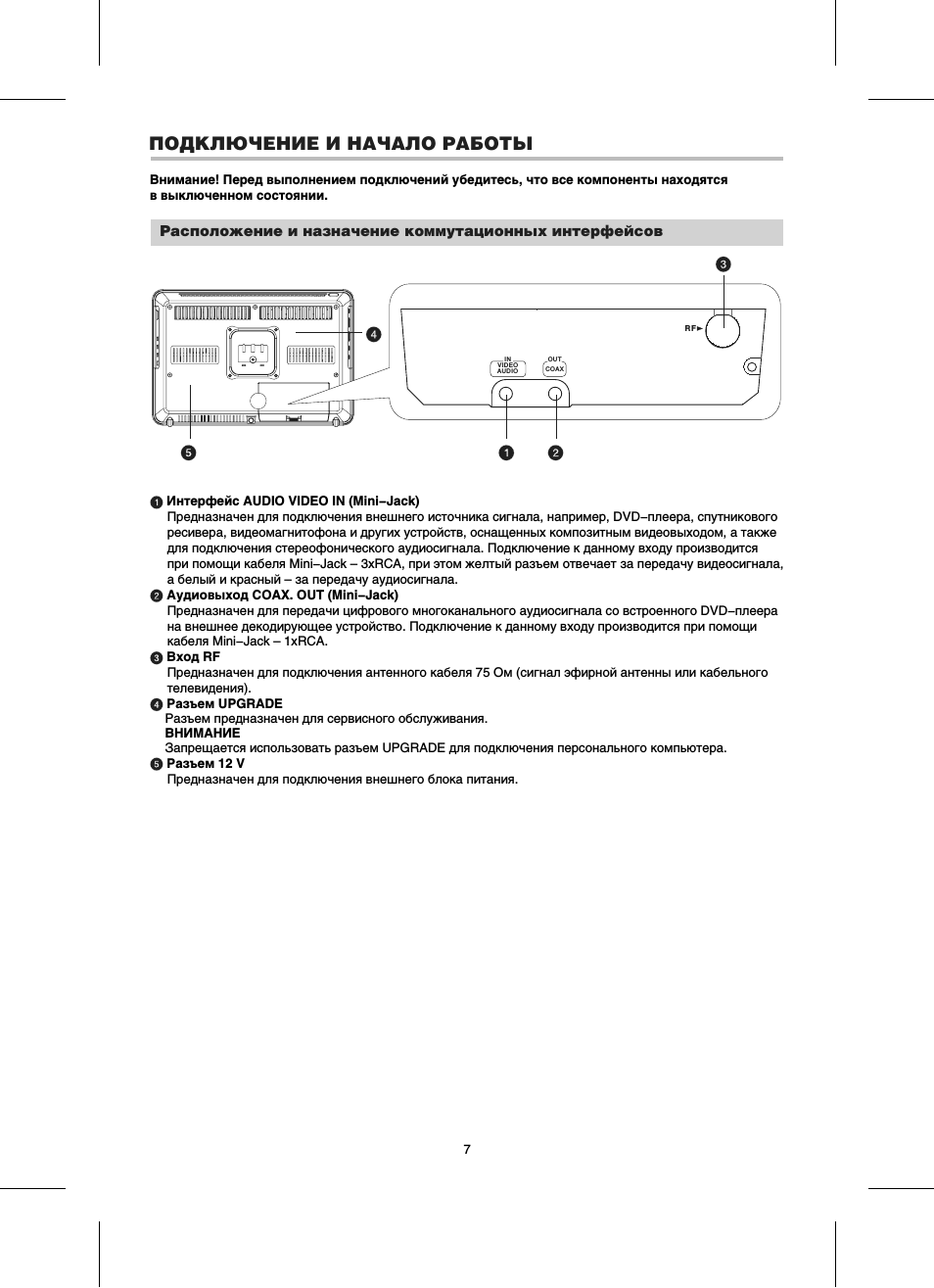

ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

Расположение и назначение коммутационных интерфейсов

Внимание! Перед выполнением подключений убедитесь что все компоненты находятся в выключенном состоянии

Интерфейс AUDIO VIDEO IN (Mini−Jack)

Предназначен для подключения внешнего источника сигнала например DVD−плеера спутникового ресивера видеомагнитофона и других устройств оснащенных композитным видеовыходом а также для подключения стереофонического аудиосигнала Подключение к данному входу производится при помощи кабеля Mini−Jack – 3xRCA при этом желтый разъем отвечает за передачу видеосигнала а белый и красный – за передачу аудиосигнала

Аудиовыход COAX OUT (Mini−Jack)

Предназначен для передачи цифрового многоканального аудиосигнала со встроенного DVD−плеера на внешнее декодирующее устройство Подключение к данному входу производится при помощи кабеля Mini−Jack – 1xRCA.

Вход RF

Предназначен для подключения антенного кабеля 75 Ом (сигнал эфирной антенны или кабельного телевидения)

Разъем UPGRADE

Разъем предназначен для сервисного обслуживания ВНИМАНИЕ
Запрещается использовать разъем UPGRADE для подключения персонального компьютера.

Разъем 12 V

Предназначен для подключения внешнего блока питания

VIDEO

AUDIO

COAX
