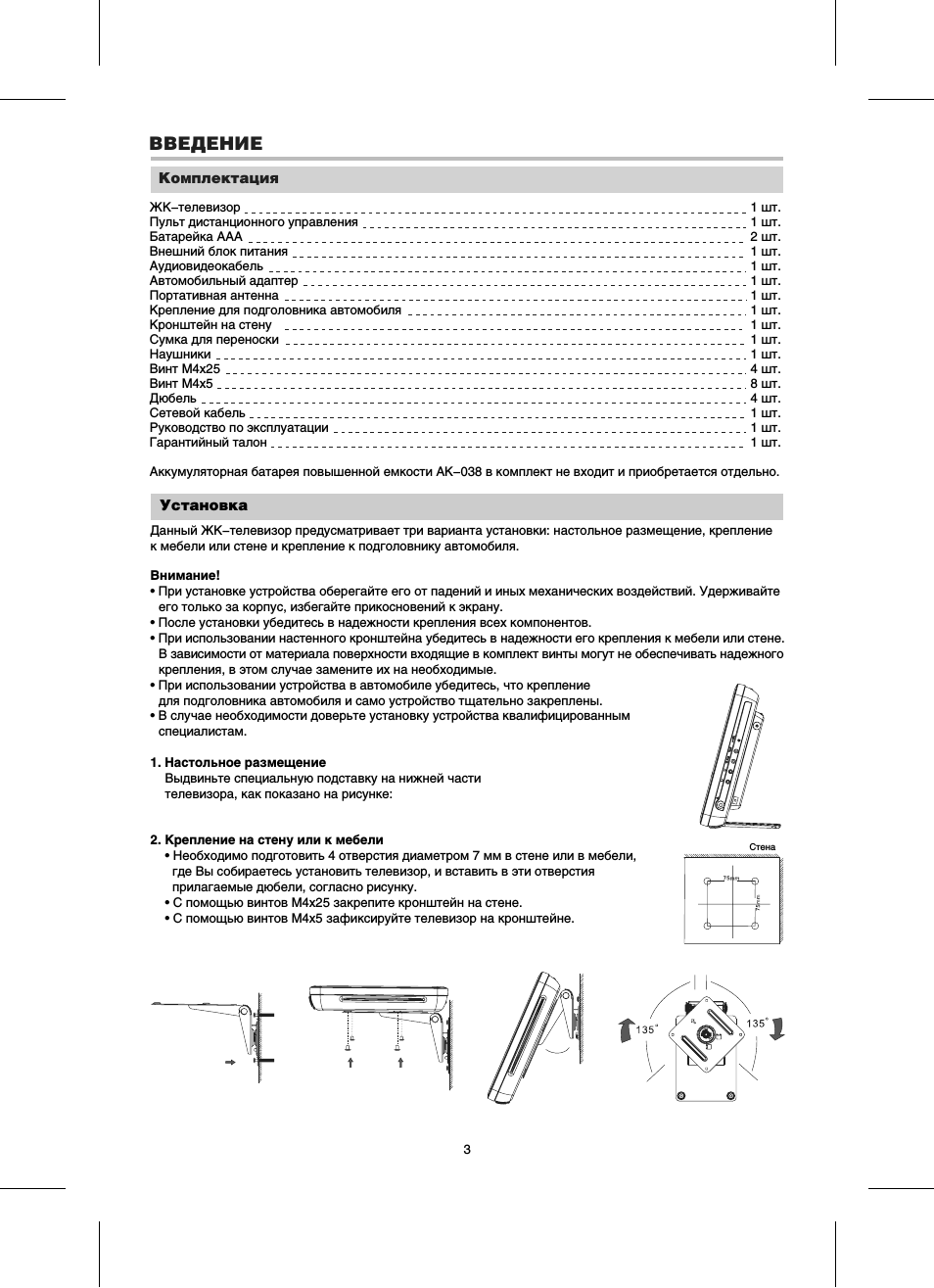

Инструкция по эксплуатации BBK LD1006TI — страница 4

Установка

Данный ЖК−телевизор предусматривает три варианта установки: настольное размещение крепление к мебели или стене и крепление к подголовнику автомобиля.

Внимание!

- При установке устройства оберегайте его от падений и иных механических воздействий Удерживайте его только за корпус избегайте прикосновений к экрану.

• После установки убедитесь в надежности крепления всех компонентов.

- При использовании настенного кронштейна убедитесь в надежности его крепления к мебели или стене.

В зависимости от материала поверхности входящие в комплект винты могут не обеспечивать надежного крепления в этом случае замените их на необходимые.

• При использовании устройства в автомобиле убедитесь что крепление для подголовника автомобиля и само устройство тщательно закреплены.

• В случае необходимости доверьте установку устройства квалифицированным специалистам.

1 Настольное размещение

Выдвиньте специальную подставку на нижней части телевизора как показано на рисунке:

2 Крепление на стену или к мебели

• Необходимо подготовить 4 отверстия диаметром 7 мм в стене или в мебели где Вы собираетесь установить телевизор и вставить в эти отверстия прилагаемые дюбели согласно рисунку

• С помощью винтов М4х25 закрепите кронштейн на стене.

- С помощью винтов М4х5 зафиксируйте телевизор на кронштейне.

Стена

ВВЕДЕНИЕ

ЖК−телевизор 1 шт.

Пульт дистанционного управления 1 шт.

Батарейка ААА 2 шт.

Внешний блок питания 1 шт.

Аудиовидеокабель 1 шт.

Автомобильный адаптер 1 шт.

Портативная антенна 1 шт.

Крепление для подголовника автомобиля 1 шт.

Кронштейн на стену 1 шт.

Сумка для переноски 1 шт.

Наушники 1 шт.

Винт М4х25 4 шт.

Винт М4х5 8 шт.

Дюбель

4 шт.

Сетевой кабель

1 шт.

Руководство по эксплуатации 1 шт.

Гарантийный талон 1 шт.

Аккумуляторная батарея повышенной емкости AK−038 в комплект не входит и приобретается отдельно.

Комплектация
