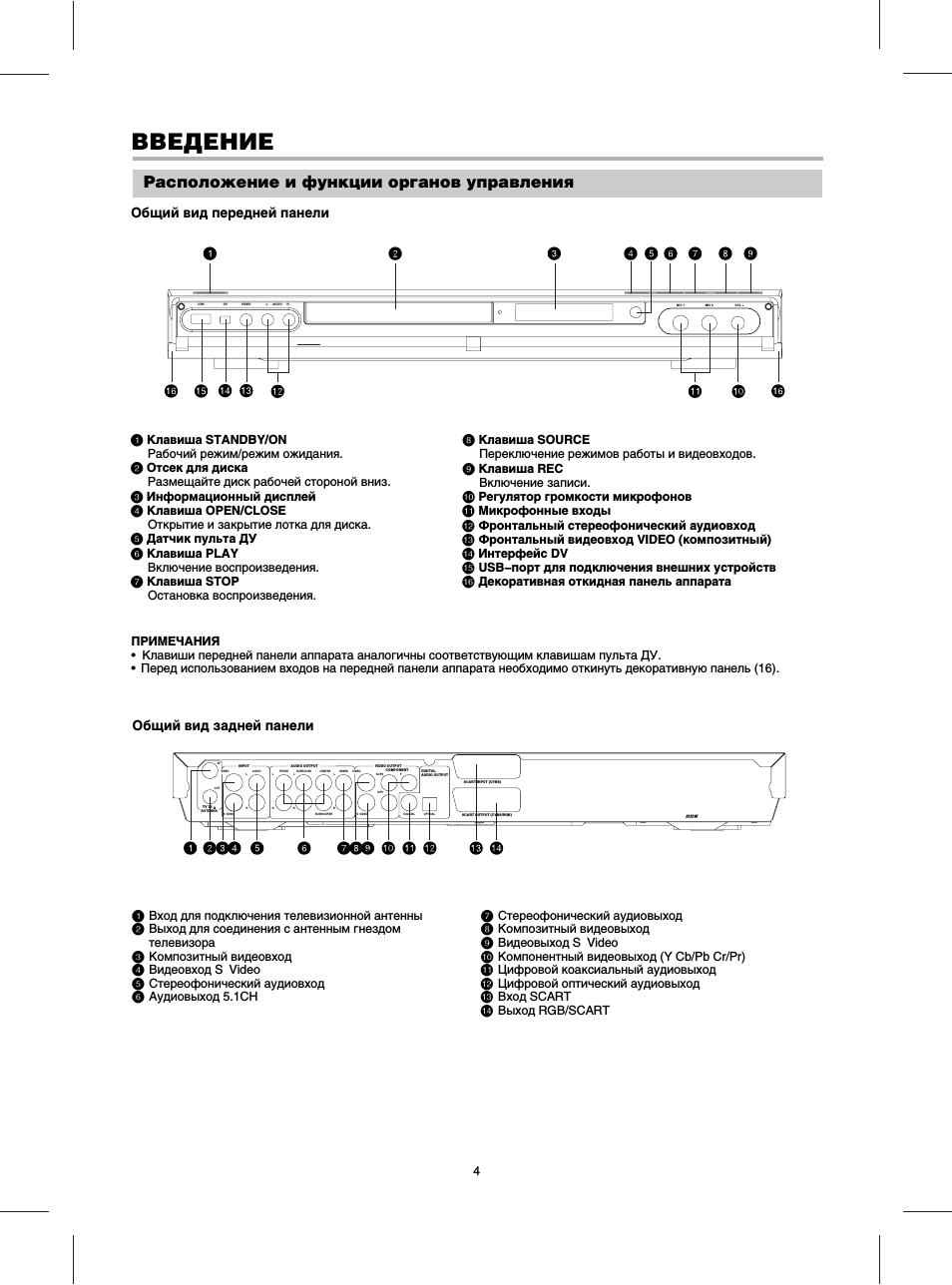

ВВЕДЕНИЕ

Общий вид передней панели

Общий вид задней панели

ПРИМЕЧАНИЯ

- Клавиши передней панели аппарата аналогичны соответствующим клавишам пульта ДУ.

- Перед использованием входов на передней панели аппарата необходимо откинуть декоративную панель (16).

: Вход для подключения телевизионной антенны ; Выход для соединения с антенным гнездом телевизора

Стереофонический аудиовход ? Аудиовыход 5.1CH

@ Стереофонический аудиовыход A Композитный видеовыход B Видеовыход S Video C Компонентный видеовыход (Y Cb/Pb Cr/Pr)
0 Цифровой коаксиальный аудиовыход 1 Цифровой оптический аудиовыход 2 Вход SCART
3 Выход RGB/SCART

MIXED

FRONT

CENTRE

S VIDEO

VIDEO

S VIDEO

Cb/Pb

Cr/Pr

SUBWOOFER

SURROUND

COAXIAL

OPTICAL

DIGITAL
AUDIO OUTPUT

VIDEO OUTPUT

COMPONENT

AUDIO OUTPUT

INPUT

TV 75 Ω

ANTENNA

AUDIO

SCART OUTPUT (CVBS/RGB)

SCART INPUT (CVBS)

VIDEO

Расположение и функции органов управления

: Клавиша STANDBY/ON

Рабочий режим/режим ожидания.

; Отсек для диска

Размещайте диск рабочей стороной вниз.

= Клавиша OPEN/CLOSE

Открытие и закрытие лотка для диска.

> Датчик пульта ДУ

? Клавиша PLAY

Включение воспроизведения.

@ Клавиша STOP

Остановка воспроизведения.

A Клавиша SOURCE

Переключение режимов работы и видеовходов.

B Клавиша REC

Включение записи.

C Регулятор громкости микрофонов 0 Микрофонные входы 1 Фронтальный стереофонический аудиовход

2 Фронтальный видеовход VIDEO (композитный)

3 Интерфейс DV

4 USB−порт для подключения внешних устройств

5 Декоративная откидная панель аппарата

VIDEO

AUDIO

MIC 1

MIC 2

VOL +
