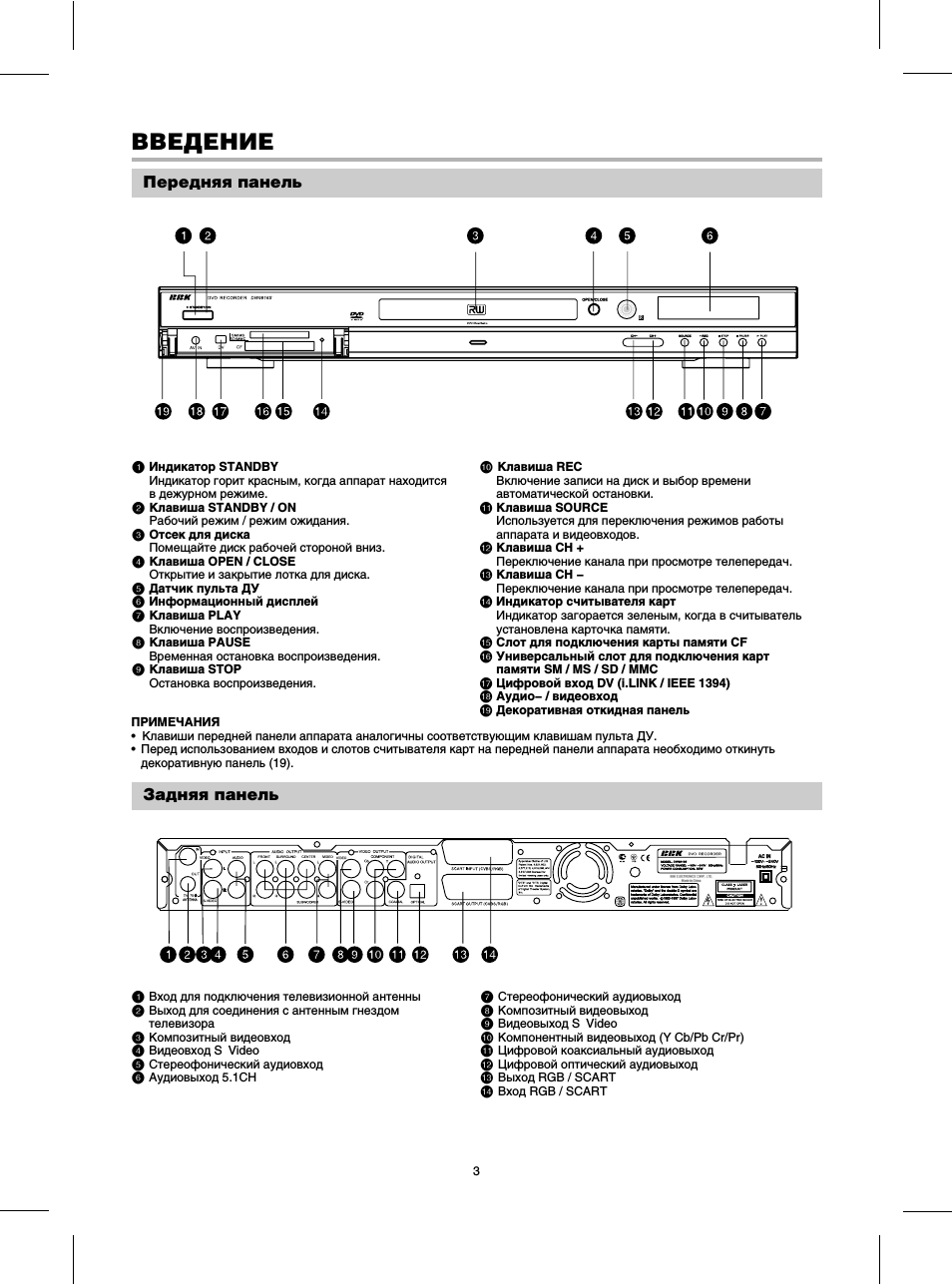

ВВЕДЕНИЕ

Передняя панель

Задняя панель

: Индикатор STANDBY

Индикатор горит красным когда аппарат находится в дежурном режиме.

; Клавиша STANDBY ON

Рабочий режим режим ожидания.

Помещайте диск рабочей стороной вниз.

= Клавиша OPEN CLOSE

Открытие и закрытие лотка для диска.

> Датчик пульта ДУ

? Информационный дисплей

@ Клавиша PLAY

Включение воспроизведения.

A Клавиша PAUSE

Временная остановка воспроизведения.

B Клавиша STOP

Остановка воспроизведения.

C Клавиша REC

Включение записи на диск и выбор времени автоматической остановки.

0 Клавиша SOURCE

Используется для переключения режимов работы аппарата и видеовходов.

1 Клавиша CH +

Переключение канала при просмотре телепередач.

2 Клавиша CH −

Переключение канала при просмотре телепередач.

3 Индикатор считывателя карт

Индикатор загорается зеленым когда в считыватель установлена карточка памяти.

4 Слот для подключения карты памяти CF

5 Универсальный слот для подключения карт памяти SM MS SD MMC

6 Цифровой вход DV (i.LINK IEEE 1394)

7 Аудио− видеовход

8 Декоративная откидная панель

ПРИМЕЧАНИЯ

- Клавиши передней панели аппарата аналогичны соответствующим клавишам пульта ДУ.

- Перед использованием входов и слотов считывателя карт на передней панели аппарата необходимо откинуть декоративную панель (19).

: Вход для подключения телевизионной антенны

; Выход для соединения с антенным гнездом телевизора

= Видеовход S Video

> Стереофонический аудиовход

? Аудиовыход 5.1CH

@ Стереофонический аудиовыход

A Композитный видеовыход

B Видеовыход S Video

C Компонентный видеовыход (Y Cb/Pb Cr/Pr)

0 Цифровой коаксиальный аудиовыход

1 Цифровой оптический аудиовыход

2 Выход RGB SCART

3 Вход RGB SCART
