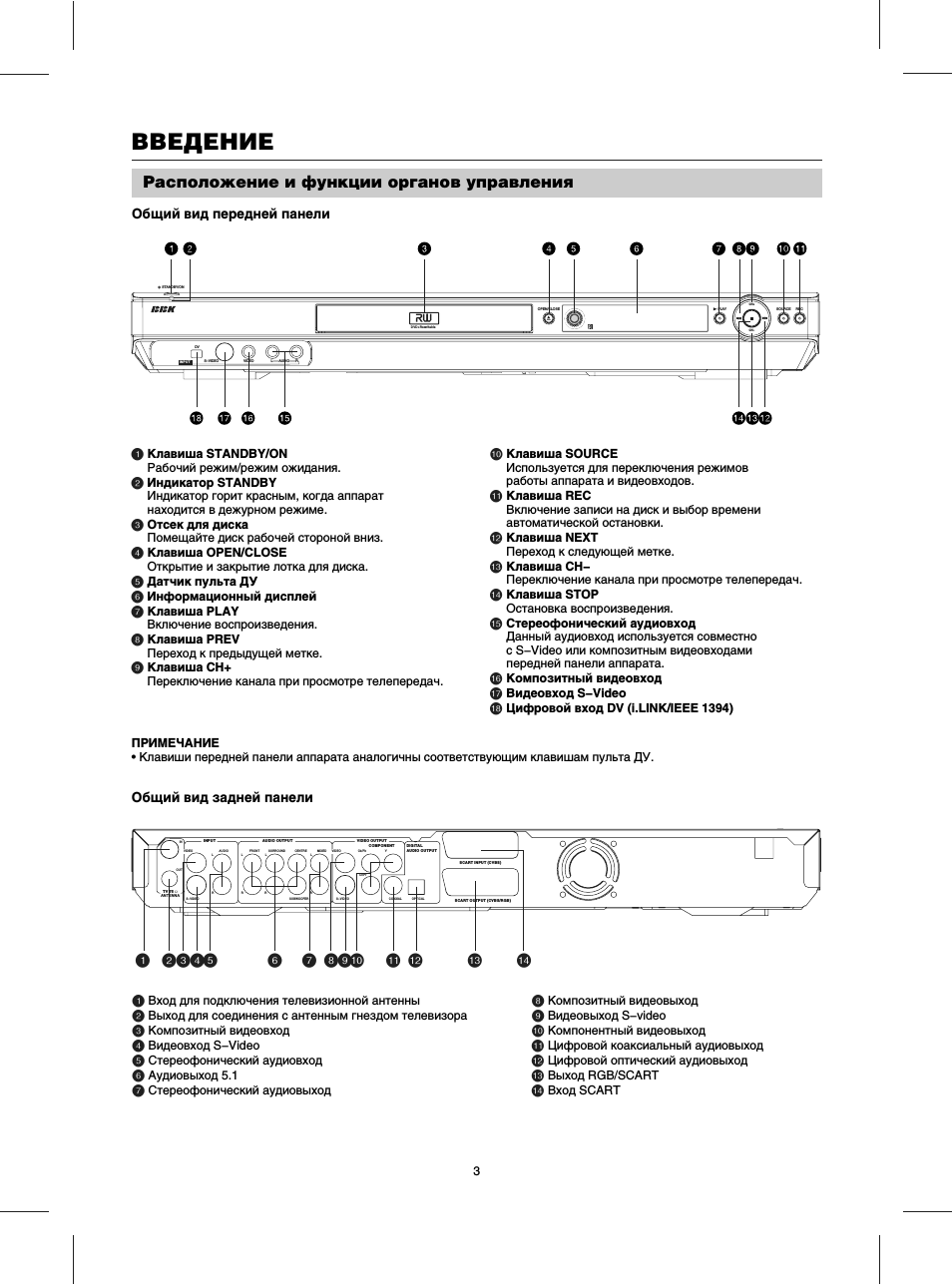

ВВЕДЕНИЕ

Расположение и функции органов управления

ПРИМЕЧАНИЕ

- Клавиши передней панели аппарата аналогичны соответствующим клавишам пульта ДУ.

@ ABC

Общий вид задней панели

Общий вид передней панели

STANDBY/ON

SOURCE

PLAY

OPEN/CLOSE

S−VIDEO

VIDEO

L−−−AUDIO−−−R

INPUT

DVD+Rewritable

Клавиша STANDBY/ON

Рабочий режим/режим ожидания.

Индикатор STANDBY

Индикатор горит красным когда аппарат находится в дежурном режиме.

Отсек для диска

Помещайте диск рабочей стороной вниз.

Клавиша OPEN/CLOSE

Открытие и закрытие лотка для диска.

Датчик пульта ДУ

Информационный дисплей

Клавиша PLAY

Включение воспроизведения.

Клавиша PREV

Переход к предыдущей метке.

Клавиша CH+

Переключение канала при просмотре телепередач.

Клавиша SOURCE

Используется для переключения режимов работы аппарата и видеовходов.

Клавиша REC

Включение записи на диск и выбор времени автоматической остановки.

Клавиша NEXT

Переход к следующей метке.

Клавиша CH−

Переключение канала при просмотре телепередач.

Клавиша STOP

Остановка воспроизведения.

Стереофонический аудиовход

Данный аудиовход используется совместно с S−Video или композитным видеовходами передней панели аппарата.

Композитный видеовход

Видеовход S−Video

Цифровой вход DV (i.LINK/IEEE 1394)

DIGITAL
AUDIO OUTPUT

COMPONENT

S−VIDEO

S−VIDEO

Cr/Pr

SUBWOOFER

COAXIAL

OPTICAL

VIDEO OUTPUT

AUDIO OUTPUT

INPUT

TV 75 Ω

ANTENNA

SCART OUTPUT (CVBS/RGB)

SCART INPUT (CVBS)

MIXED

FRONT

CENTRE

VIDEO

Cb/Pb

SURROUND

AUDIO

VIDEO

Вход для подключения телевизионной антенны

Выход для соединения с антенным гнездом телевизора

Композитный видеовход

Видеовход S−Video

Стереофонический аудиовход

Аудиовыход 5.1

Стереофонический аудиовыход

Композитный видеовыход

Видеовыход S−video

Компонентный видеовыход

Цифровой коаксиальный аудиовыход

Цифровой оптический аудиовыход

Выход RGB/SCART

Вход SCART
