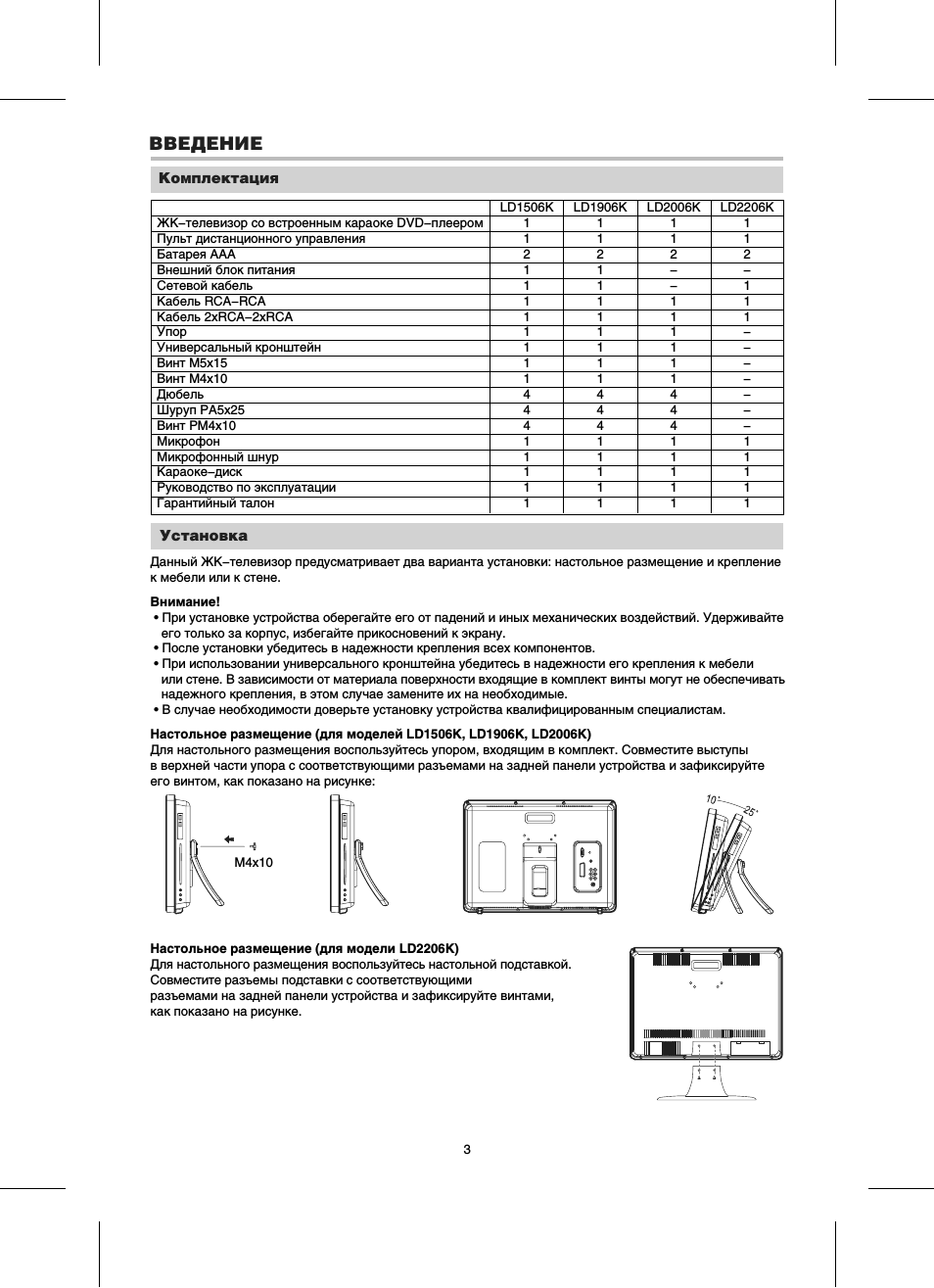

Инструкция по эксплуатации BBK 15 LD1506 K — страница 4

Установка

Данный ЖК−телевизор предусматривает два варианта установки: настольное размещение и крепление к мебели или к стене.

Внимание!

• При установке устройства оберегайте его от падений и иных механических воздействий Удерживайте его только за корпус избегайте прикосновений к экрану

• После установки убедитесь в надежности крепления всех компонентов.

- При использовании универсального кронштейна убедитесь в надежности его крепления к мебели или стене В зависимости от материала поверхности входящие в комплект винты могут не обеспечивать надежного крепления в этом случае замените их на необходимые.

• В случае необходимости доверьте установку устройства квалифицированным специалистам

Настольное размещение (для моделей LD1506K LD1906K LD2006K)
Для настольного размещения воспользуйтесь упором входящим в комплект Совместите выступы в верхней части упора с соответствующими разъемами на задней панели устройства и зафиксируйте его винтом как показано на рисунке:

ВВЕДЕНИЕ

ЖК−телевизор со встроенным караоке DVD−плеером Пульт дистанционного управления Батарея ААА
Внешний блок питания Сетевой кабель Кабель RCA−RCA
Кабель 2xRCA−2xRCA
Упор Универсальный кронштейн Винт M5x15 Винт M4x10 Дюбель Шуруп РА5x25 Винт PМ4х10 Микрофон Микрофонный шнур Караоке−диск Руководство по эксплуатации Гарантийный талон

LD1506K

1 1 2 1 1 1 1 1 1 1 1 4 4 4 1 1 1 1 1

LD1906K

1 1 2 1 1 1 1 1 1 1 1 4 4 4 1 1 1 1 1

LD2006K

1 1 2 −

1 1 1 1 1 1 4 4 4 1 1 1 1 1

LD2206K

1 1 2 −
1 1 1 −

1 1 1 1 1

Комплектация

M4x10

Настольное размещение (для модели LD2206K)
Для настольного размещения воспользуйтесь настольной подставкой Совместите разъемы подставки с соответствующими разъемами на задней панели устройства и зафиксируйте винтами как показано на рисунке.
