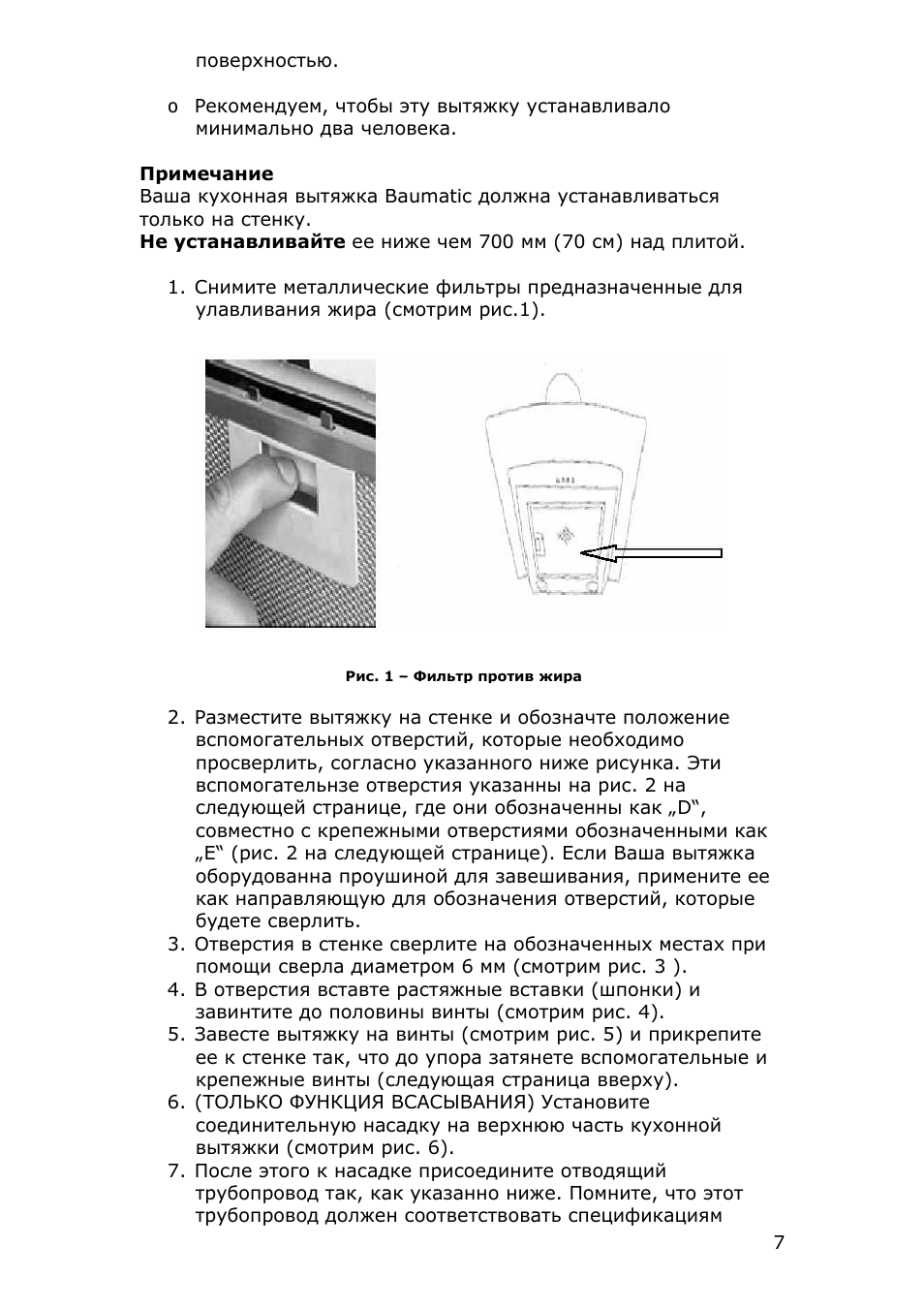

Инструкция по эксплуатации Baumatic F90.2SS — страница 7

7 поверхностью o

Рекомендуем чтобы эту вытяжку устанавливало минимально два человека

Примечание Ваша кухонная вытяжка Baumatic должна устанавливаться только на стенку Не устанавливайте ее ниже чем 700 мм (70 см) над плитой.

1.Снимите металлические фильтры предназначенные для улавливания жира (смотрим рис.1)

2.Разместите вытяжку на стенке и обозначте положение вспомогательных отверстий которые необходимо просверлить согласно указанного ниже рисунка Эти вспомогательнзе отверстия указанны на рис 2 на следующей странице где они обозначенны как „D“ совместно с крепежными отверстиями обозначенными как „E“ (рис 2 на следующей странице) Если Ваша вытяжка оборудованна проушиной для завешивания примените ее как направляющую для обозначения отверстий которые будете сверлить 3.

Отверстия в стенке сверлите на обозначенных местах при помощи сверла диаметром 6 мм (смотрим рис 3 ) 4.

В отверстия вставте растяжные вставки (шпонки) и завинтите до половины винты (смотрим рис 4) 5.

Завесте вытяжку на винты (смотрим рис 5) и прикрепите ее к стенке так что до упора затянете вспомогательные и крепежные винты (следующая страница вверху) 6.

(ТОЛЬКО ФУНКЦИЯ ВСАСЫВАНИЯ) Установите соединительную насадку на верхнюю часть кухонной вытяжки (смотрим рис 6) 7.

После этого к насадке присоедините отводящий трубопровод так как указанно ниже Помните что этот трубопровод должен соответствовать спецификациям

Рис 1 – Фильтр против жира
