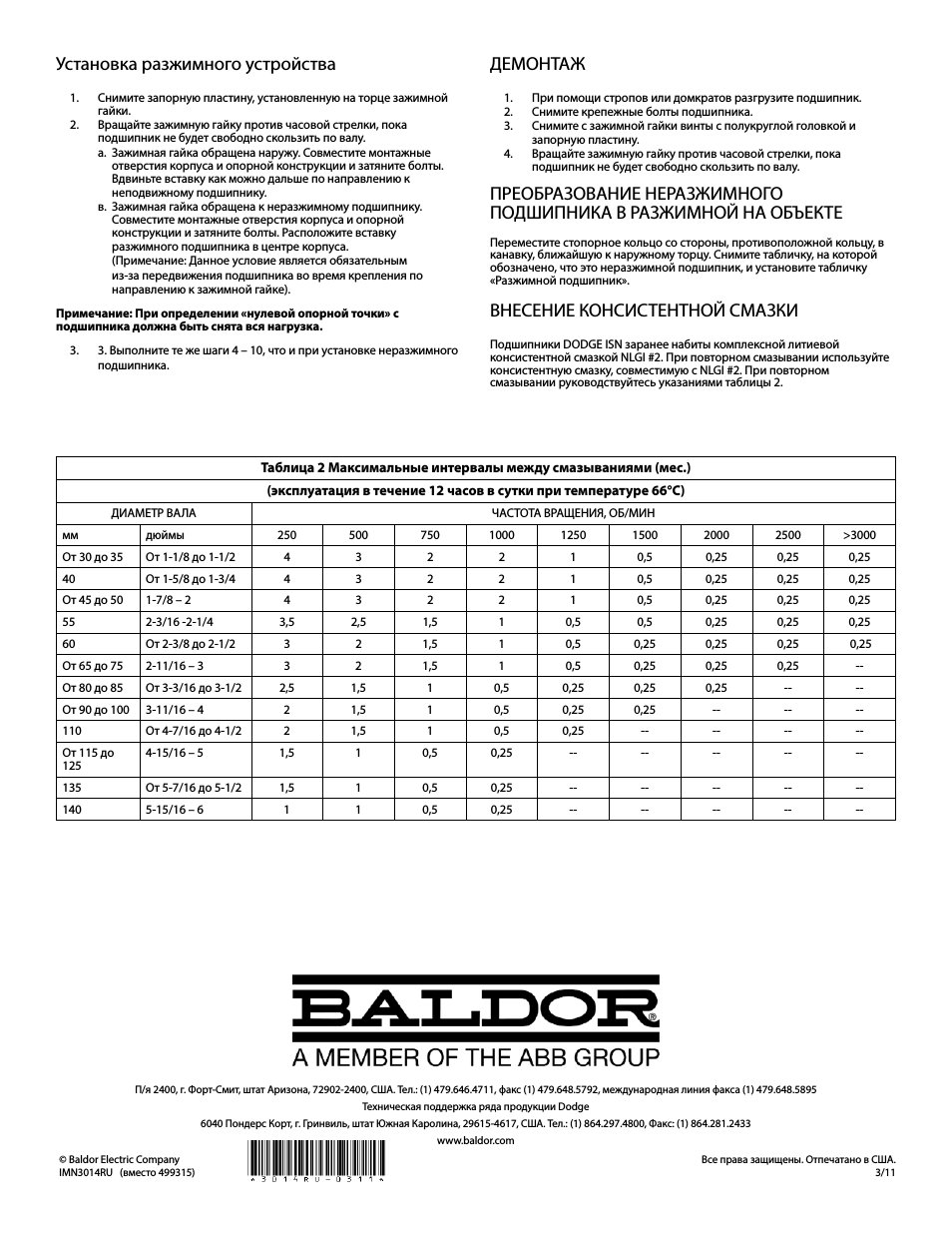

Инструкция по эксплуатации Baldor Составные сферические роликовые подшипники с переходной муфтой

П/я 2400 г Форт-Смит штат Аризона 72902-2400 США Тел.: (1) 479.646.4711 факс (1) 479.648.5792 международная линия факса (1) 479.648.5895

Техническая поддержка ряда продукции Dodge

6040 Пондерс Корт г Гринвиль штат Южная Каролина 29615-4617 США Тел.: (1) 864.297.4800 Факс: (1) 864.281.2433

© Baldor Electric Company

IMN3014RU (вместо 499315)

Все права защищены Отпечатано в США.

3/11

Таблица 2 Максимальные интервалы между смазываниями (мес.)

(эксплуатация в течение 12 часов в сутки при температуре 66°C)

ДИАМЕТР ВАЛА

ЧАСТОТА ВРАЩЕНИЯ ОБ/МИН

мм дюймы 250 500 750 1000 1250 1500 2000 2500

>3000

От 30 до 35

От 1-1/8 до 1-1/2 4 3 2 2 1 0,5 0,25 0,25 0,25

От 1-5/8 до 1-3/4 4 3 2 2 1 0,5 0,25 0,25 0,25

От 45 до 50

1-7/8 – 2 4 3 2 2 1 0,5 0,25 0,25 0,25

55 2-3/16 2-1/4 3,5 2,5 1,5 1 0,5 0,5 0,25 0,25 0,25

От 2-3/8 до 2-1/2

3 2 1,5 1 0,5 0,25 0,25 0,25

0,25

От 65 до 75

2-11/16 – 3 3 2 1,5 1 0,5 0,25 0,25 0,25

От 80 до 85

От 3-3/16 до 3-1/2 2,5 1,5 1 0,5 0,25 0,25 0,25

От 90 до 100

3-11/16 – 4 2 1,5 1 0,5 0,25 0,25 110

От 4-7/16 до 4-1/2 2 1,5 1 0,5 0,25

От 115 до 125 4-15/16 – 5 1,5 1 0,5 0,25 135

От 5-7/16 до 5-1/2 1,5 1 0,5 0,25 140 5-15/16 – 6 1 1 0,5 0,25

Установка разжимного устройства

Снимите запорную пластину установленную на торце зажимной гайки.

Вращайте зажимную гайку против часовой стрелки пока подшипник не будет свободно скользить по валу.

а Зажимная гайка обращена наружу Совместите монтажные отверстия корпуса и опорной конструкции и затяните болты

Вдвиньте вставку как можно дальше по направлению к неподвижному подшипнику.

в Зажимная гайка обращена к неразжимному подшипнику

Совместите монтажные отверстия корпуса и опорной конструкции и затяните болты Расположите вставку разжимного подшипника в центре корпуса

(Примечание: Данное условие является обязательным из-за передвижения подшипника во время крепления по направлению к зажимной гайке).

Примечание: При определении «нулевой опорной точки» с подшипника должна быть снята вся нагрузка.

3 3 Выполните те же шаги 4 – 10 что и при установке неразжимного подшипника.

ДЕМОНТАЖ

При помощи стропов или домкратов разгрузите подшипник.

Снимите крепежные болты подшипника.

Снимите с зажимной гайки винты с полукруглой головкой и запорную пластину.

Вращайте зажимную гайку против часовой стрелки пока подшипник не будет свободно скользить по валу.

ПРЕОБРАЗОВАНИЕ НЕРАЗЖИМНОГО

ПОДШИПНИКА В РАЗЖИМНОЙ НА ОБЪЕКТЕ

Переместите стопорное кольцо со стороны противоположной кольцу в канавку ближайшую к наружному торцу Снимите табличку на которой обозначено что это неразжимной подшипник и установите табличку

«Разжимной подшипник».

ВНЕСЕНИЕ КОНСИСТЕНТНОЙ СМАЗКИ

Подшипники DODGE ISN заранее набиты комплексной литиевой консистентной смазкой NLGI #2 При повторном смазывании используйте консистентную смазку совместимую с NLGI #2 При повторном смазывании руководствуйтесь указаниями таблицы 2.
