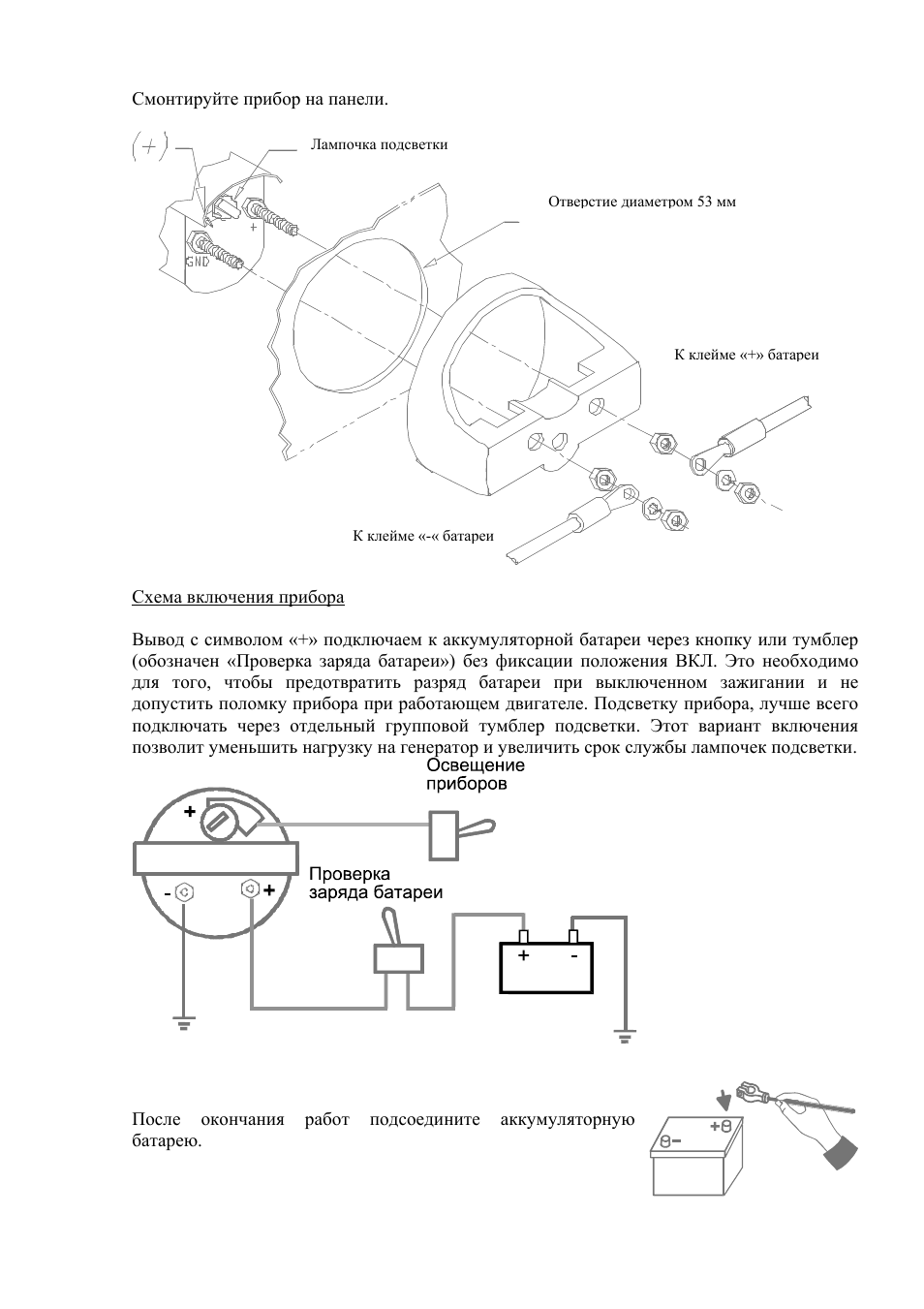

Смонтируйте прибор на панели.
Схема включения прибора Вывод с символом «+» подключаем к аккумуляторной батареи через кнопку или тумблер (обозначен «Проверка заряда батареи») без фиксации положения ВКЛ Это необходимо для того чтобы предотвратить разряд батареи при выключенном зажигании и не допустить поломку прибора при работающем двигателе Подсветку прибора лучше всего подключать через отдельный групповой тумблер подсветки Этот вариант включения позволит уменьшить нагрузку на генератор и увеличить срок службы лампочек подсветки
После окончания работ подсоедините аккумуляторную батарею.
Отверстие диаметром 53 мм
Лампочка подсветки
К клейме «+» батареи
К клейме «-« батареи
