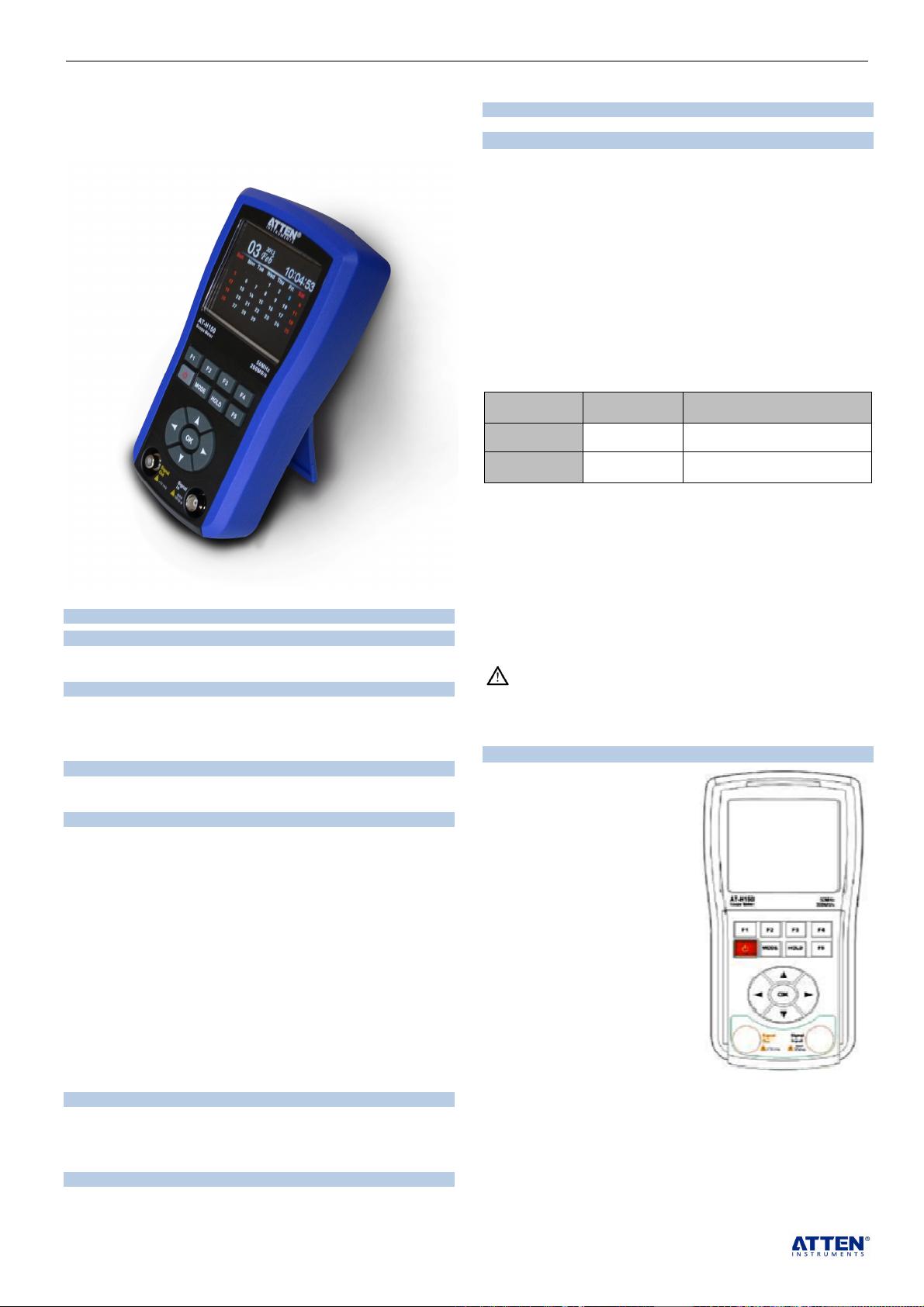

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ AT-H150
Atten Instruments
Цифровой запоминающий
осциллограф и генератор DDS
AT-H150
СОДЕРЖАНИЕ
1. ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ.................................... 1
2. ОЗНАКОМЛЕНИЕ С ПРИБОРОМ…....................................... 1
2.1 Основные характеристики……….......................................... 1
2.2 Описание панели управления.............................................. 2
3. ОСНОВНЫЕ ОПЕРАЦИИ…………......................................... 2
3.1 Включение и выключение…………….................................... 2
3.2 Автоотключение…………………………………………...…...... 2
3.3 Зарядка батареи…………………………................................. 2
3.4 Питание прибора от адаптера переменного тока…............... 3
4. УПРАВЛЕНИЕ КАЛЕНДАРЕМ И ЧАСАМИ............................. 3
4.1 Переключение на режим календаря и часов………………... 3
4.2 Настройка календаря и часов………………………….…....... 3
5. РАБОТА В РЕЖИМЕ ОСЦИЛЛОРАФА….…………............... 3
5.1 Переключение на режим осциллографа……....................... 3
5.2 Системные настройки…………………………......................... 3
5.3 Нормальный режим работы…………………......................... 4
5.4 Кнопочное управление в нормальном режиме.................... 4
5.5 Регулировка горизонтальной развертки…............................ 4
5.6 Управление вертикальной разверткой.................................. 5
5.7 Автоматический запуск………............................................... 5
5.8 Измерение параметров сигнала в нормальном режиме...... 5
5.9 Фиксация осциллограммы………..…………………................. 5
5.10 Одиночный режим…………..…………………......................... 5
5.11 Настройка горизонтальной развертки……........................... 6
5.12 Настройка вертикальной развертки…................................ 6
5.13 Выбор фронта запуска…..………….…................................ 6
5.14 Настройка условия запуска…............................................. 6
5.15 Регулировка положения по горизонтали............................ 6
5.16 Функция считывания положения курсора........................... 6
5.17 Измерение параметров сигнала в одиночном режиме...... 6
5.18 Сохранение и вызов осциллограмм в одиночном режиме 7
6. РАБОТА В РЕЖИМЕ ГЕНЕРАТОРА СИГНАЛОВ…………... 7
6.1 Переключение к настройкам генератора сигналов............. 7
6.2 Генерация сигнала……………….…..…………...................... 7
6.3 Настройки сигнала…..……………………..……...................... 7
6.4 Регулировка генератора сигналов…..…………...................... 7
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ........................................ 7
7.1 Общие характеристики…….…………………......................... 7
7.2 Характеристики осциллографа………………….................... 7
7.3 Характеристики щупа осциллографа….…........................... 8
7.4 Символы и пиктограммы……………….................................. 8
7.5 Комплект поставки……………............................................... 8
8. ОПИСАНИЕ МЕНЮ ДИСПЛЕЯ.......................................... 8
1. Инструкция по безопасности
1. Перед началом работы с прибором проверьте корпус и при-
надлежности. Не используйте прибор с поврежденным корпусом.
Проверьте, нет ли на корпусе трещин или отсутствующих пласти-
ковых элементов. Обратите особое внимание на изоляцию щупа
и кабеля. При работе со щупом осциллографа не прикасайтесь
пальцами к его металлическим частям.
2. Водонепроницаемая герметичная конструкция прибора озна-
чает его устойчивость к попаданию брызг или кратковременному
погружению в воду. Если это произошло, необходимо дождаться
полного высыхания прибора, прежде чем приступить к работе с
ним.
3. Не используйте данный прибор в среде с повышенной темпе-
ратурой, огнеопасной или взрывоопасной среде, при высокой
влажности.
4. Не прикладывайте к прибору напряжение выше предельно
допустимого значения.
Режим работы
Используемое
гнездо
Максимальное
Напряжение
Осциллограф
входное
30 В (размах) для щупа х1
300 В (размах) для щупа х10
Генератор
сигналов
выходное
Внешнее напряжение недопус-
тимо!
5. Перед подсоединением щупа к осциллографу и включени-
ем/выключением прибора удостоверьтесь, что щуп не касается
измеряемого объекта.
6. При работе с осциллографом и генератором сигналов одно-
временно щуп осциллографа и клемма заземления кабеля вы-
ходного сигнала должны иметь один и тот же потенциал во избе-
жание ущерба, обусловленного измерениями без заземления.
7. Не модифицируйте и не разбирайте изделия и принадлежно-
сти и не используйте их для целей, отличающихся от разрешен-
ных производителем. Принадлежности нельзя заменять случай-
ным образом.
Символ безопасности
Предупреждение / Опасно!
Когда этот значок расположен рядом с другими символами возле
разъемов, он требует следовать указаниям данной инструкции во
избежание получения травм и повреждения прибора.
2. Ознакомление с прибором
2.1. Основные характеристики
• Цифровой запоминающий
осциллограф с полосой 50
МГц (DSO)
• Генератор функциональных
сигналов в диапазоне 10 Гц –
156 кГц (DDS)
• Цифровое/аналоговое ото-
бражение часов и календаря
• Окно подсказок для отобра-
жения функций кнопок и еди-
ниц измерения
• В осциллографе реализованы
автоматические измерения
(AUTO) по одному нажатию
кнопки
• Автоматическое отображение
измеренных осциллограмм и
автоматическая коррекция
нуля
• Числовое отображение раз-
маха V
p-p
, положительной +V
p
и отрицательной -V
p
амплитуд,
частоты, периода, разностей напряжений и времен, а также
параметров измерения.
• Запоминание/вызов из памяти до 40 осциллограмм
• Генерация синусоидального, треугольного, пилообразного и
прямоугольного сигналов, используемых совместно с функ-
цией осциллографа для организации тестирующей системы
• Использование внутренних прямоугольных сигналов
(200мкС/400мкС) для тестирования.
