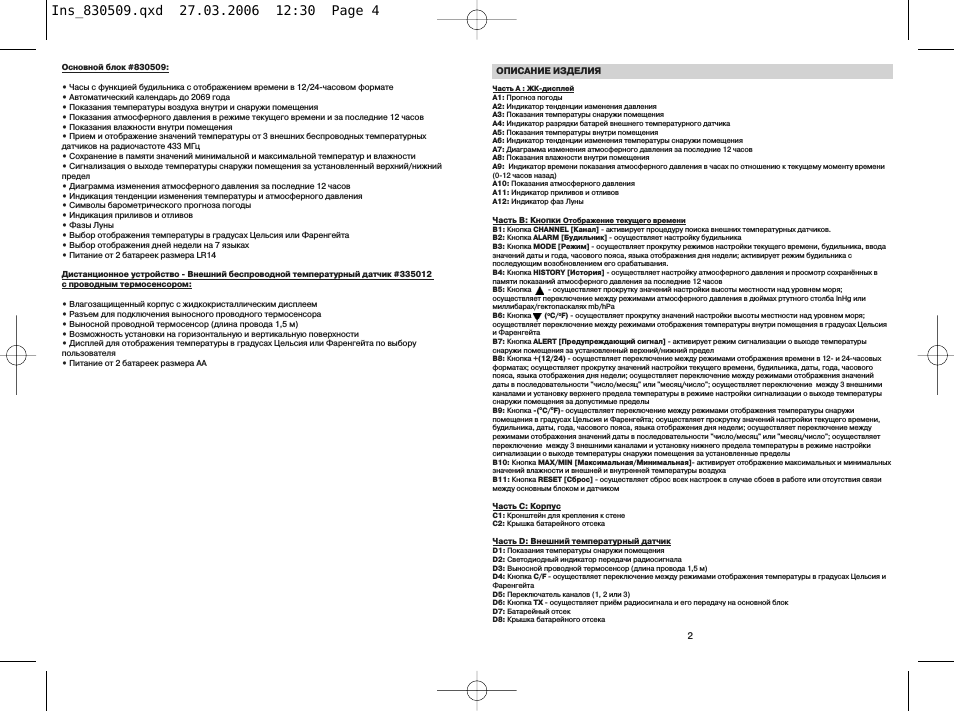

Инструкция по эксплуатации Atomic 830509 — страница 3

Часть А : ЖК дисплей А1: Прогноз погоды А2: Индикатор тенденции изменения давления А3: Показания температуры снаружи помещения А4: Индикатор разрядки батарей внешнего температурного датчика А5: Показания температуры внутри помещения А6: Индикатор тенденции изменения температуры снаружи помещения А7: Диаграмма изменения атмосферного давления за последние 12 часов А8: Показания влажности внутри помещения А9: Индикатор времени показания атмосферного давления в часах по отношению к текущему моменту времени (0 12 часов назад)
А10: Показания атмосферного давления А11: Индикатор приливов и отливов А12: Индикатор фаз Луны

Часть В: Кнопки

Отображение текущего времени

В1: Кнопка CHANNEL [Канал] активирует процедуру поиска внешних температурных датчиков В2: Кнопка ALARM [Будильник] осуществляет настройку будильника В3: Кнопка MODE [Режим] осуществляет прокрутку режимов настройки текущего времени будильника ввода значений даты и года часового пояса языка отображения дня недели; активирует режим будильника с последующим возобновлением его срабатывания В4: Кнопка HISTORY [История] осуществляет настройку атмосферного давления и просмотр сохранённых в памяти показаний атмосферного давления за последние 12 часов В5: Кнопка осуществляет прокрутку значений настройки высоты местности над уровнем моря;
осуществляет переключение между режимами атмосферного давления в дюймах ртутного столба InHg или миллибарах/гектопаскалях mb/hPa В6: Кнопка (

F) осуществляет прокрутку значений настройки высоты местности над уровнем моря;

осуществляет переключение между режимами отображения температуры внутри помещения в градусах Цельсия и Фаренгейта В7: Кнопка ALERT [Предупреждающий сигнал] активирует режим сигнализации о выходе температуры снаружи помещения за установленный верхний/нижний предел В8: Кнопка +(12/24) осуществляет переключение между режимами отображения времени в 12 и 24 часовых форматах; осуществляет прокрутку значений настройки текущего времени будильника даты года часового пояса языка отображения дня недели; осуществляет переключение между режимами отображения значений даты в последовательности "число/месяц" или "месяц/число"; осуществляет переключение между 3 внешними каналами и установку верхнего предела температуры в режиме настройки сигнализации о выходе температуры снаружи помещения за допустимые пределы В9: Кнопка (

F) осуществляет переключение между режимами отображения температуры снаружи помещения в градусах Цельсия и Фаренгейта; осуществляет прокрутку значений настройки текущего времени будильника даты года часового пояса языка отображения дня недели; осуществляет переключение между режимами отображения значений даты в последовательности "число/месяц" или "месяц/число"; осуществляет переключение между 3 внешними каналами и установку нижнего предела температуры в режиме настройки сигнализации о выходе температуры снаружи помещения за установленные пределы В10: Кнопка MAX/MIN [Максимальная/Минимальная] активирует отображение максимальных и минимальных значений влажности и внешней и внутренней температуры воздуха В11: Кнопка RESET [Сброс] осуществляет сброс всех настроек в случае сбоев в работе или отсутствия связи между основным блоком и датчиком

Часть C: Корпус

С1: Кронштейн для крепления к стене С2: Крышка батарейного отсека

Часть D: Внешний температурный датчик

D1: Показания температуры снаружи помещения D2: Светодиодный индикатор передачи радиосигнала D3: Выносной проводной термосенсор (длина провода 1,5 м)
D4: Кнопка C/F осуществляет переключение между режимами отображения температуры в градусах Цельсия и Фаренгейта D5: Переключатель каналов (1 2 или 3)
D6: Кнопка TX осуществляет приём радиосигнала и его передачу на основной блок D7: Батарейный отсек D8: Крышка батарейного отсека

ОПИСАНИЕ ИЗДЕЛИЯ

Основной блок #830509:

• Часы с функцией будильника с отображением времени в 12/24 часовом формате • Автоматический календарь до 2069 года • Показания температуры воздуха внутри и снаружи помещения • Показания атмосферного давления в режиме текущего времени и за последние 12 часов • Показания влажности внутри помещения • Прием и отображение значений температуры от 3 внешних беспроводных температурных датчиков на радиочастоте 433 МГц • Сохранение в памяти значений минимальной и максимальной температур и влажности • Сигнализация о выходе температуры снаружи помещения за установленный верхний/нижний предел • Диаграмма изменения атмосферного давления за последние 12 часов • Индикация тенденции изменения температуры и атмосферного давления • Символы барометрического прогноза погоды • Индикация приливов и отливов • Фазы Луны • Выбор отображения температуры в градусах Цельсия или Фаренгейта • Выбор отображения дней недели на 7 языках • Питание от 2 батареек размера LR14

Дистанционное устройство Внешний беспроводной температурный датчик #335012 с проводным термосенсором:

• Влагозащищенный корпус с жидкокристаллическим дисплеем • Разъем для подключения выносного проводного термосенсора • Выносной проводной термосенсор (длина провода 1,5 м)

- Возможность установки на горизонтальную и вертикальную поверхности • Дисплей для отображения температуры в градусах Цельсия или Фаренгейта по выбору пользователя • Питание от 2 батареек размера АА
