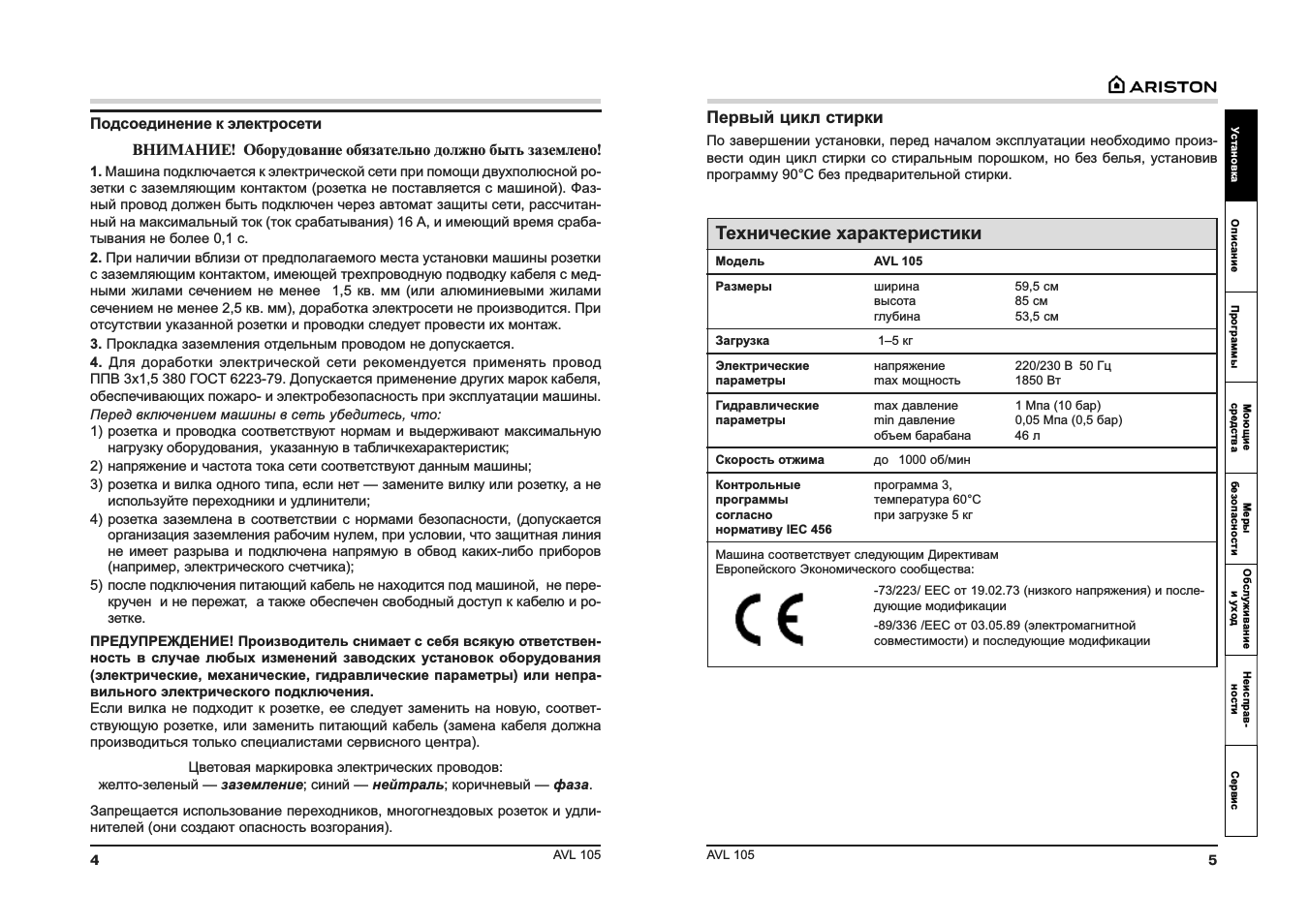

Инструкция по эксплуатации Ariston AVL 105 — страница 3

AVL 105

AVL 105

Подсоединение к электросети

ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!

1 Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной) Фазный провод должен быть подключен через автомат защиты сети рассчитанный на максимальный ток (ток срабатывания) 16 А и имеющий время срабатывания не более 0,1 с.
2 При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв мм (или алюминиевыми жилами сечением не менее 2,5 кв мм) доработка электросети не производится При отсутствии указанной розетки и проводки следует провести их монтаж.
3 Прокладка заземления отдельным проводом не допускается.
4 Для доработки электрической сети рекомендуется применять провод

ППВ 3х1,5 380 ГОСТ 6223-79 Допускается применение других марок кабеля обеспечивающих пожаро и электробезопасность при эксплуатации машины Перед включением машины в сеть убедитесь что:

1) розетка и проводка соответствуют нормам и выдерживают максимальную нагрузку оборудования указанную в табличкехарактеристик;

2) напряжение и частота тока сети соответствуют данным машины;
3) розетка и вилка одного типа если нет — замените вилку или розетку а не используйте переходники и удлинители;

4) розетка заземлена в соответствии с нормами безопасности (допускается организация заземления рабочим нулем при условии что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо приборов (например электрического счетчика);

5) после подключения питающий кабель не находится под машиной не перекручен и не пережат а также обеспечен свободный доступ к кабелю и розетке.

ПРЕДУПРЕЖДЕНИЕ! Производитель снимает с себя всякую ответственность в случае любых изменений заводских установок оборудования (электрические механические гидравлические параметры) или неправильного электрического подключения.

Если вилка не подходит к розетке ее следует заменить на новую соответствующую розетке или заменить питающий кабель (замена кабеля должна производиться только специалистами сервисного центра).

Цветовая маркировка электрических проводов:

желто-зеленый — заземление; синий — нейтраль; коричневый — фаза.

Запрещается использование переходников многогнездовых розеток и удлинителей (они создают опасность возгорания).

Первый цикл стирки

По завершении установки перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком но без белья установив программу 90°C без предварительной стирки.

Технические характеристики

Модель

AVL 105

Размеры ширина

59,5 см высота

85 см глубина

53,5 см

Загрузка

1–5 кг

Электрические напряжение

220/230 В 50 Гц параметры max мощность

1850 Вт

Гидравлические max давление

1 Мпа (10 бар)

параметры min давление

0,05 Мпа (0,5 бар)

объем барабана

46 л

Скорость отжима до 1

1000 об/мин

Контрольные программа 3 программы температура 60°С

согласно при загрузке 5 кг нормативу IEC 456

Машина соответствует следующим Директивам

Европейского Экономического сообщества:

-73/223 ЕЕС от 19.02.73 (низкого напряжения) и последующие модификации 89/336 ЕЕС от 03.05.89 (электромагнитной совместимости) и последующие модификации
