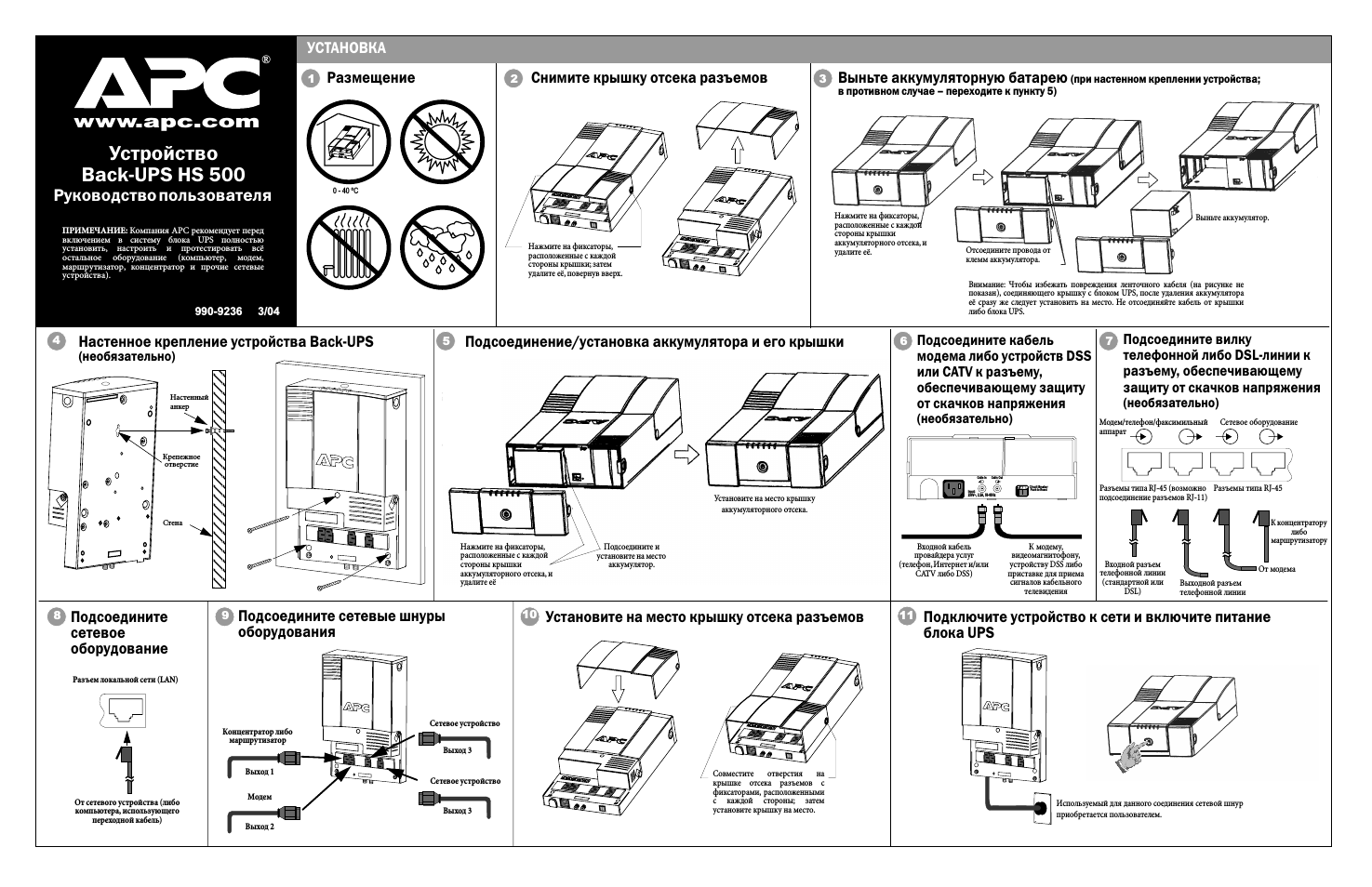

Инструкция по эксплуатации APC HS500

990-9236 3/04

0 40 ºC

Внимание: Чтобы избежать повреждения ленточного кабеля (на рисунке не показан) соединяющего крышку с блоком UPS после удаления аккумулятора её сразу же следует установить на место Не отсоединяйте кабель от крышки либо блока UPS.

Нажмите на фиксаторы расположенные с каждой стороны крышки аккумуляторного отсека и удалите её.

Отсоедините провода от клемм аккумулятора.

Выньте аккумулятор

Нажмите на фиксаторы расположенные с каждой стороны крышки; затем удалите её повернув вверх.

Размещение

Снимите крышку отсека разъемов

Выньте аккумуляторную батарею (при настенном креплении устройства; в противном случае – переходите к пункту 5)

Выходной разъем телефонной линии

Настенный анкер

Крепежное отверстие

Стена

Установите на место крышку аккумуляторного отсека.

Подсоедините и установите на место аккумулятор.

Нажмите на фиксаторы расположенные с каждой стороны крышки аккумуляторного отсека и удалите её

Circuit Breaker

Push to Reset

Cable Out

Input:

230V~ 2.2A 50-60Hz

Cable In

Входной кабель провайдера услуг (телефон Интернет и/или

CATV либо DSS)

К модему видеомагнитофону устройству DSS либо приставке для приема сигналов кабельного телевидения

Разъем локальной сети (LAN)

Сетевое оборудование

Модем/телефон/факсимильный аппарат

Разъемы типа RJ-45 (возможно подсоединение разъемов RJ-11)

Разъемы типа RJ-45

Входной разъем телефонной линии (стандартной или

DSL)

От сетевого устройства (либо компьютера использующего переходной кабель)

От модема

К концентратору либо маршрутизатору 11

Концентратор либо маршрутизатор

Модем

Сетевое устройство

Сетевое устройство

Выход 1

Выход 2

Выход 3

Выход 3

Совместите отверстия на крышке отсека разъемов с фиксаторами расположенными с каждой стороны; затем установите крышку на место.

7 AMP

Используемый для данного соединения сетевой шнур приобретается пользователем.

Настенное крепление устройства Back-UPS

(необязательно)

Подсоединение/установка аккумулятора и его крышки

Подсоедините кабель модема либо устройств DSS
или CATV к разъему обеспечивающему защиту от скачков напряжения (необязательно)

Подсоедините вилку телефонной либо DSL-линии к разъему обеспечивающему защиту от скачков напряжения (необязательно)

Подсоедините сетевое оборудование

Подсоедините сетевые шнуры оборудования

Установите на место крышку отсека разъемов

Подключите устройство к сети и включите питание блока UPS

ПРИМЕЧАНИЕ: Компания АРС рекомендует перед включением в систему блока UPS полностью установить настроить и протестировать всё остальное оборудование (компьютер модем маршрутизатор концентратор и прочие сетевые устройства).

УСТАНОВКА

Устройство

Back-UPS HS 500

Руководство пользователя
