Установка Rack Access PX

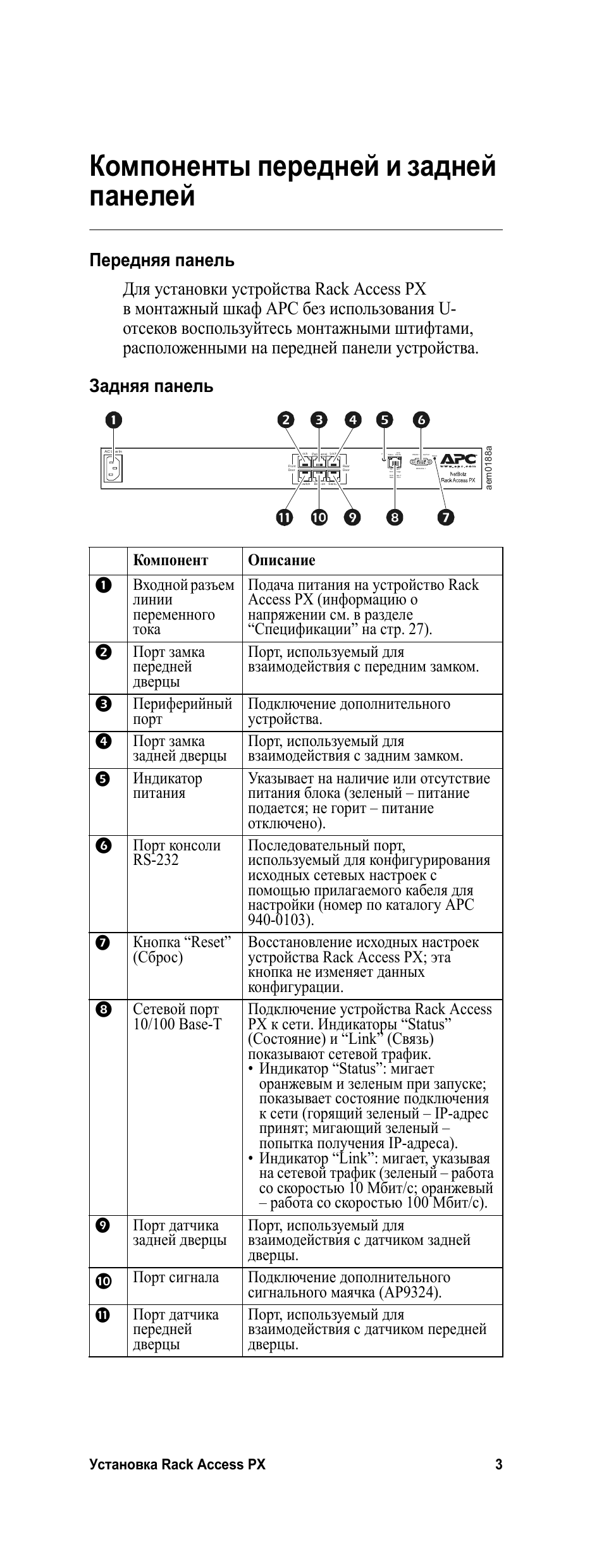

Компоненты передней и задней панелей

Передняя панель

Для установки устройства Rack Access PX в монтажный шкаф APC без использования U-

отсеков воспользуйтесь монтажными штифтами расположенными на передней панели устройства

Задняя панель

Компонент

Описание

Входной разъем линии переменного тока

Подача питания на устройство Rack

Access PX (информацию о напряжении см в разделе

“Спецификации” на стр 27).

Порт замка передней дверцы

Порт используемый для взаимодействия с передним замком.

Периферийный порт

Подключение дополнительного устройства.

Порт замка задней дверцы

Порт используемый для взаимодействия с задним замком.

Индикатор питания

Указывает на наличие или отсутствие питания блока (зеленый – питание подается; не горит – питание отключено).

Порт консоли

RS-232

Последовательный порт используемый для конфигурирования исходных сетевых настроек с помощью прилагаемого кабеля для настройки (номер по каталогу APC 940-0103).

Кнопка “Reset”

(Сброс)

Восстановление исходных настроек устройства Rack Access PX; эта кнопка не изменяет данных конфигурации

Сетевой порт 10/100 Base-T

Подключение устройства Rack Access

PX к сети Индикаторы “Status”

(Состояние) и “Link” (Связь) показывают сетевой трафик.

• Индикатор “Status”: мигает оранжевым и зеленым при запуске; показывает состояние подключения к сети (горящий зеленый – IP-адрес принят; мигающий зеленый – попытка получения IP-адреса).

• Индикатор “Link”: мигает указывая на сетевой трафик (зеленый – работа со скоростью 10 Мбит/с; оранжевый

– работа со скоростью 100 Мбит/с).

Порт датчика задней дверцы

Порт используемый для взаимодействия с датчиком задней дверцы.

Порт сигнала

Подключение дополнительного сигнального маячка (AP9324).

Порт датчика передней дверцы

Порт используемый для взаимодействия с датчиком передней дверцы.

Rear Door

Power

AC Line In

96 00 8-N 1

10 = G ree n

10 0 = Ora nge

10 100 Base T

Netwo rk Po rt

Statu s

Lin k

RX/TX

Rese t

RS232 Con sole Por t

Beacon

Lock

Peripheral

Switch

Front Door

Lock

Switch ae m
