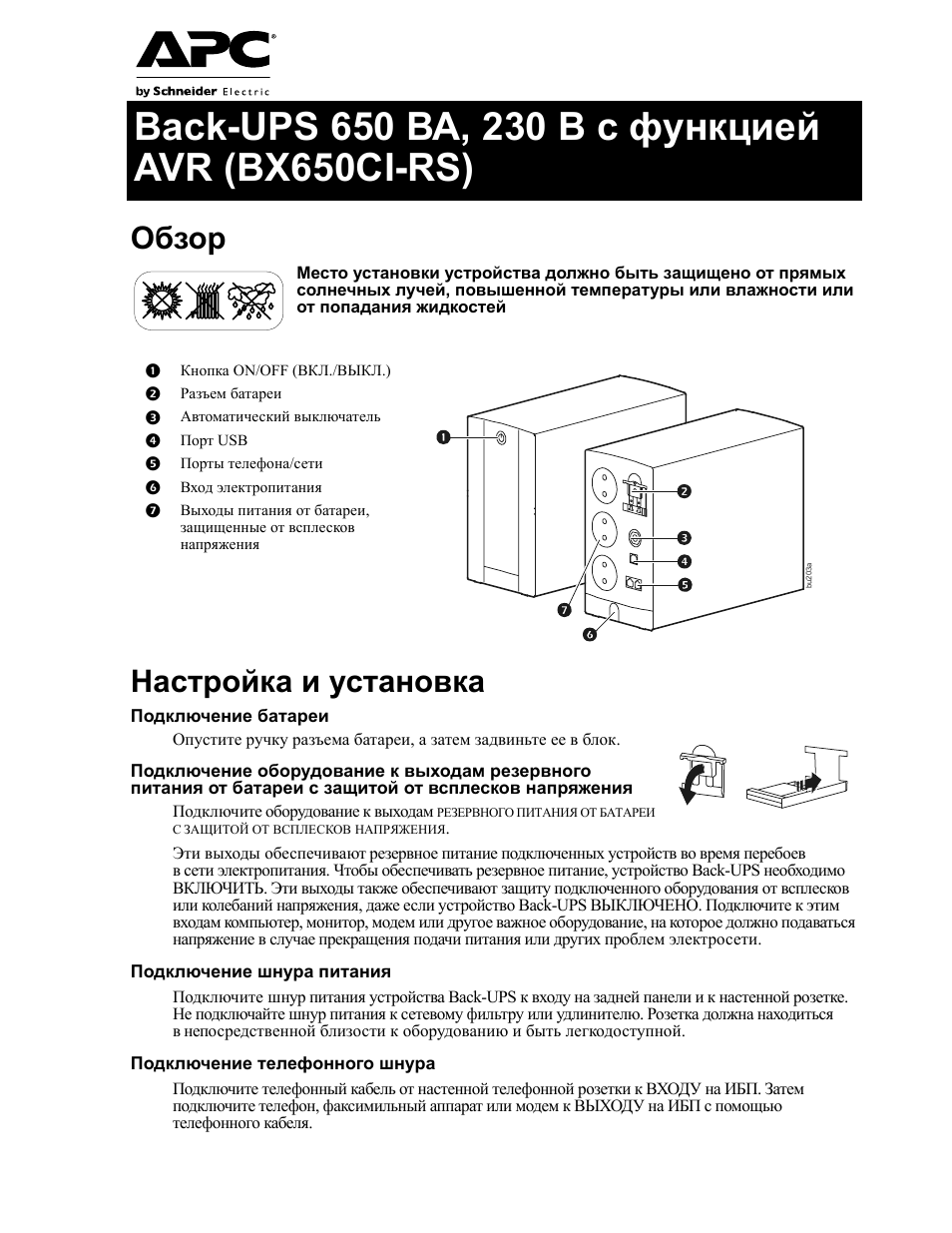

Инструкция по эксплуатации APC 650 ВА

Back-UPS 650 ВА 230 В с функцией

AVR (BX650CI-RS)

Обзор

Место установки устройства должно быть защищено от прямых солнечных лучей повышенной температуры или влажности или от попадания жидкостей

Настройка и установка

Подключение батареи

Опустите ручку разъема батареи а затем задвиньте ее в блок.

Подключение оборудование к выходам резервного питания от батареи с защитой от всплесков напряжения

Подключите оборудование к выходам

РЕЗЕРВНОГО

ПИТАНИЯ

БАТАРЕИ

ЗАЩИТОЙ

ВСПЛЕСКОВ

НАПРЯЖЕНИЯ

Эти выходы обеспечивают резервное питание подключенных устройств во время перебоев в сети электропитания Чтобы обеспечивать резервное питание устройство Back-UPS необходимо

ВКЛЮЧИТЬ Эти выходы также обеспечивают защиту подключенного оборудования от всплесков или колебаний напряжения даже если устройство Back-UPS ВЫКЛЮЧЕНО Подключите к этим входам компьютер монитор модем или другое важное оборудование на которое должно подаваться напряжение в случае прекращения подачи питания или других проблем электросети

Подключение шнура питания

Подключите шнур питания устройства Back-UPS к входу на задней панели и к настенной розетке

Не подключайте шнур питания к сетевому фильтру или удлинителю Розетка должна находиться в непосредственной близости к оборудованию и быть легкодоступной.

Подключение телефонного шнура

Подключите телефонный кабель от настенной телефонной розетки к ВХОДУ на ИБП Затем подключите телефон факсимильный аппарат или модем к ВЫХОДУ на ИБП с помощью телефонного кабеля.

Кнопка ON/OFF (ВКЛ ВЫКЛ.)

Разъем батареи

Автоматический выключатель

Порт USB

Порты телефона/сети

Вход электропитания

Выходы питания от батареи защищенные от всплесков напряжения bu
