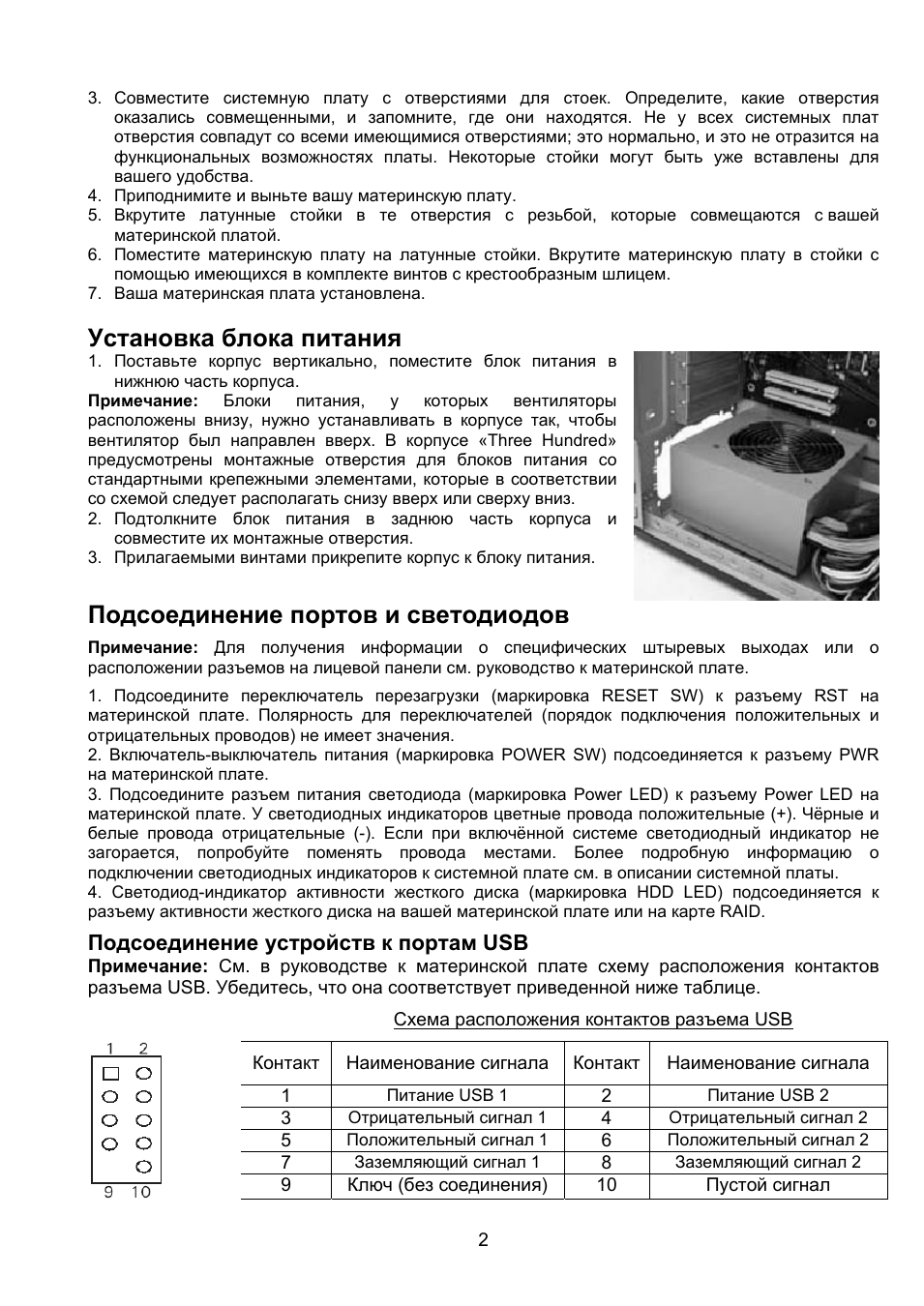

Инструкция по эксплуатации Antec Three Hundred — страница 3

3 Совместите системную плату с отверстиями для стоек Определите какие отверстия оказались совмещенными и запомните где они находятся Не у всех системных плат отверстия совпадут со всеми имеющимися отверстиями; это нормально и это не отразится на функциональных возможностях платы Некоторые стойки могут быть уже вставлены для вашего удобства 4 Приподнимите и выньте вашу материнскую плату.
5 Вкрутите латунные стойки в те отверстия с резьбой которые совмещаются с вашей материнской платой 6 Поместите материнскую плату на латунные стойки Вкрутите материнскую плату в стойки с помощью имеющихся в комплекте винтов с крестообразным шлицем 7 Ваша материнская плата установлена.

Установка блока питания 1 Поставьте корпус вертикально поместите блок питания в нижнюю часть корпуса

Примечание:

Блоки питания у которых вентиляторы расположены внизу нужно устанавливать в корпусе так чтобы вентилятор был направлен вверх В корпусе «Three Hundred»
предусмотрены монтажные отверстия для блоков питания со стандартными крепежными элементами которые в соответствии со схемой следует располагать снизу вверх или сверху вниз.
2 Подтолкните блок питания в заднюю часть корпуса и совместите их монтажные отверстия 3 Прилагаемыми винтами прикрепите корпус к блоку питания

Подсоединение портов и светодиодов

Примечание: Для получения информации о специфических штыревых выходах или о расположении разъемов на лицевой панели см руководство к материнской плате 1 Подсоедините переключатель перезагрузки (маркировка RESET SW) к разъему RST на материнской плате Полярность для переключателей (порядок подключения положительных и отрицательных проводов) не имеет значения.
2 Включатель-выключатель питания (маркировка POWER SW) подсоединяется к разъему PWR
на материнской плате.
3 Подсоедините разъем питания светодиода (маркировка Power LED) к разъему Power LED на материнской плате У светодиодных индикаторов цветные провода положительные (+) Чёрные и белые провода отрицательные (-) Если при включённой системе светодиодный индикатор не загорается попробуйте поменять провода местами Более подробную информацию о подключении светодиодных индикаторов к системной плате см в описании системной платы.
4 Светодиод-индикатор активности жесткого диска (маркировка HDD LED) подсоединяется к разъему активности жесткого диска на вашей материнской плате или на карте RAID

Подсоединение устройств к портам USB

Примечание: См в руководстве к материнской плате схему расположения контактов разъема USB Убедитесь что она соответствует приведенной ниже таблице

Схема расположения контактов разъема USB

Контакт

Наименование сигнала

Контакт

Наименование сигнала 1

Питание USB 1

Питание USB 2

Отрицательный сигнал 1

Отрицательный сигнал 2

Положительный сигнал 1

Положительный сигнал 2

Заземляющий сигнал 1

Заземляющий сигнал 2

Ключ (без соединения) 10

Пустой сигнал
