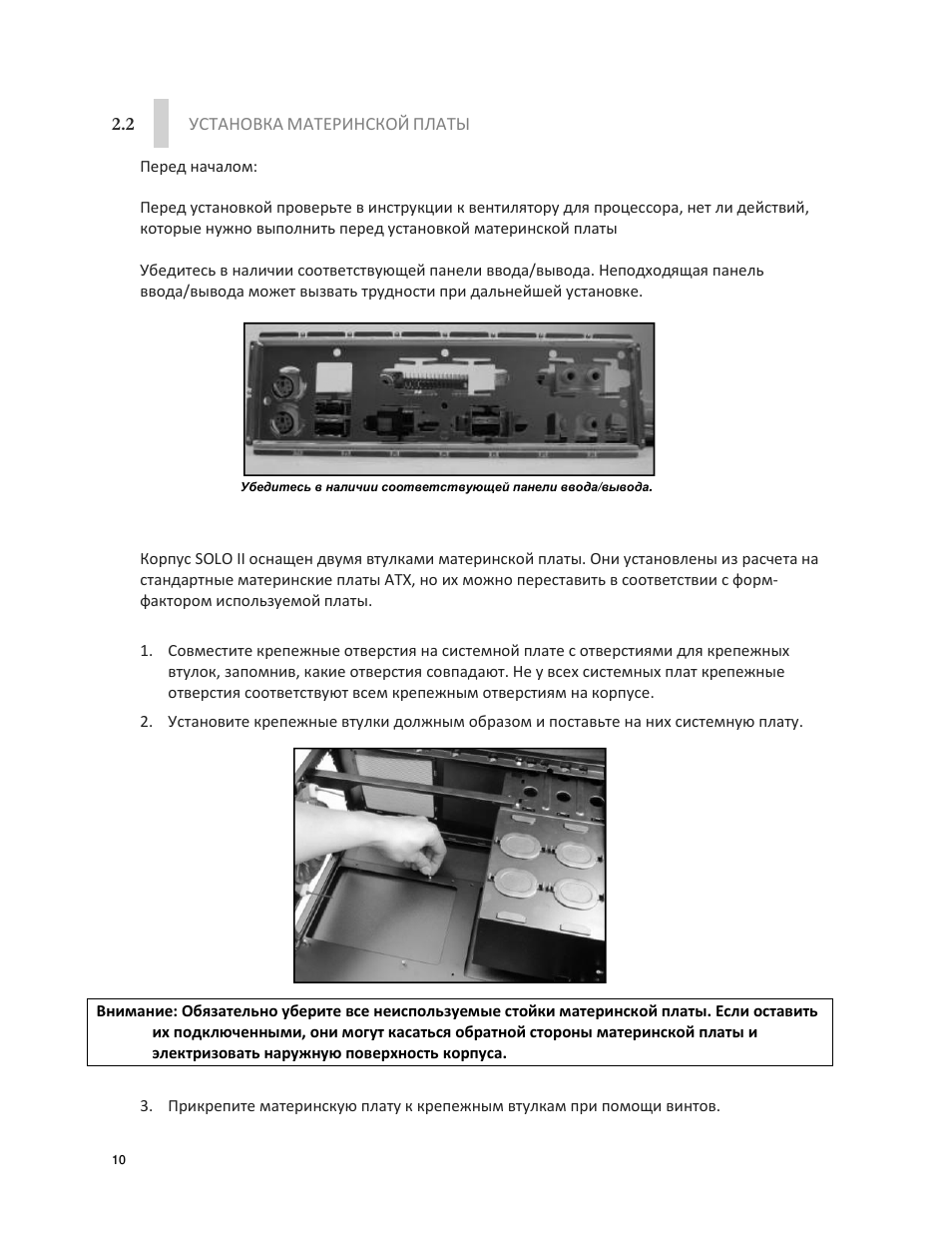

10 2.2
УСТАНОВКА
МАТЕРИНСКОЙ
ПЛАТЫ
Перед началом:
Перед установкой проверьте в инструкции к вентилятору для процессора нет ли действий которые нужно выполнить перед установкой материнской платы Убедитесь в наличии соответствующей панели ввода/вывода Неподходящая панель ввода/вывода может вызвать трудности при дальнейшей установке.
Корпус SOLO II оснащен двумя втулками материнской платы Они установлены из расчета на стандартные материнские платы ATX но их можно переставить в соответствии с формфактором используемой платы 1.
Совместите крепежные отверстия на системной плате с отверстиями для крепежных втулок запомнив какие отверстия совпадают Не у всех системных плат крепежные отверстия соответствуют всем крепежным отверстиям на корпусе 2.
Установите крепежные втулки должным образом и поставьте на них системную плату 3.
Прикрепите материнскую плату к крепежным втулкам при помощи винтов
Внимание: Обязательно уберите все неиспользуемые стойки материнской платы Если оставить их подключенными они могут касаться обратной стороны материнской платы и электризовать наружную поверхность корпуса
Убедитесь в наличии соответствующей панели ввода/вывода
