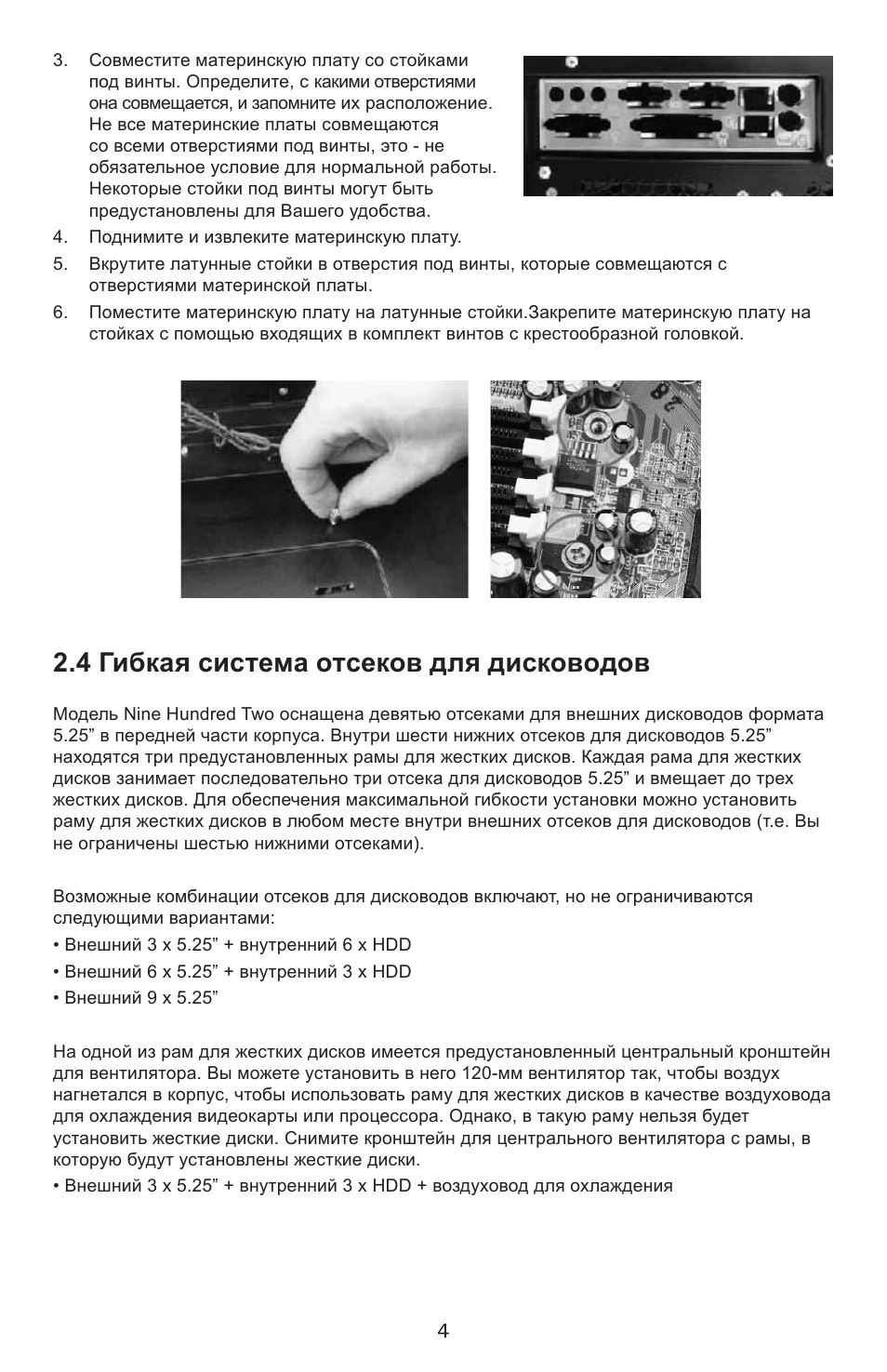

Инструкция по эксплуатации Antec Nine Hundred Two — страница 6

3 Совместите материнскую плату со стойками под винты Определите с какими отверстиями она совмещается и запомните их расположение Не все материнские платы совмещаются со всеми отверстиями под винты это не обязательное условие для нормальной работы Некоторые стойки под винты могут быть предустановлены для Вашего удобства.

4 Поднимите и извлеките материнскую плату.
5 Вкрутите латунные стойки в отверстия под винты которые совмещаются с отверстиями материнской платы.

6 Поместите материнскую плату на латунные стойки.Закрепите материнскую плату на стойках с помощью входящих в комплект винтов с крестообразной головкой.

2.4 Гибкая система отсеков для дисководов

Модель Nine Hundred Two оснащена девятью отсеками для внешних дисководов формата 5.25” в передней части корпуса Внутри шести нижних отсеков для дисководов 5.25”
находятся три предустановленных рамы для жестких дисков Каждая рама для жестких дисков занимает последовательно три отсека для дисководов 5.25” и вмещает до трех жестких дисков Для обеспечения максимальной гибкости установки можно установить раму для жестких дисков в любом месте внутри внешних отсеков для дисководов (т.е Вы не ограничены шестью нижними отсеками).

Возможные комбинации отсеков для дисководов включают но не ограничиваются следующими вариантами:

- Внешний 3 x 5.25” + внутренний 6 x HDD

- Внешний 6 x 5.25” + внутренний 3 x HDD

- Внешний 9 x 5.25”

На одной из рам для жестких дисков имеется предустановленный центральный кронштейн для вентилятора Вы можете установить в него 120-мм вентилятор так чтобы воздух нагнетался в корпус чтобы использовать раму для жестких дисков в качестве воздуховода для охлаждения видеокарты или процессора Однако в такую раму нельзя будет установить жесткие диски Снимите кронштейн для центрального вентилятора с рамы в которую будут установлены жесткие диски.

- Внешний 3 x 5.25” + внутренний 3 x HDD + воздуховод для охлаждения
