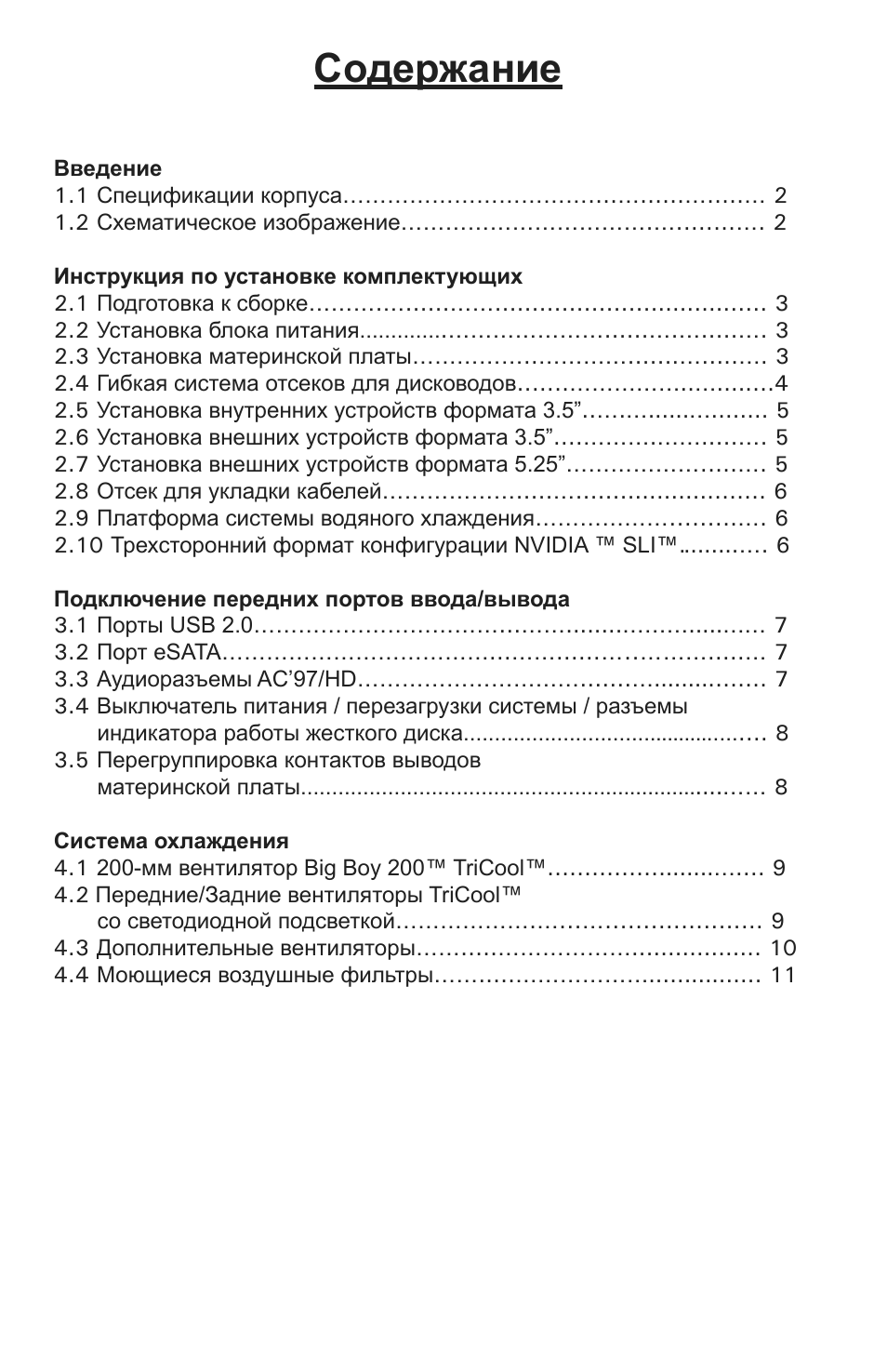

Содержание

Введение 1.1 Спецификации корпуса…………………………… … … … 2

1.2 Схематическое изображение…………………………….… … 2

Инструкция по установке комплектующих 2.1 Подготовка к сборке……….… …… 3

2.2 Установка блока питания ………………… ….… … 3

2.3 Установка материнской платы…………… ………… … … 3

2.4 Гибкая система отсеков для дисководов …………… … 4

2.5 Установка внутренних устройств формата 3.5” ….… … 5

2.6 Установка внешних устройств формата 3.5” ……….…… … 5

2.7 Установка внешних устройств формата 5.25”……………… … 5

2.8 Отсек для укладки кабелей……………… … 6

2.9 Платформа системы водяного хлаждения……………… … 6

2.10 Трехсторонний формат конфигурации NVIDIA ™ SLI™ … 6

Подключение передних портов ввода/вывода 3.1 Порты USB 2.0…………………………… …… ……… …… 7

3.2 Порт eSATA……………………………… …… … ……… … 7

3.3 Аудиоразъемы AC’97/HD………………………… … 7

3.4 Выключатель питания перезагрузки системы разъемы индикатора работы жесткого диска

3.5 Перегруппировка контактов выводов материнской платы

…… 8

Система охлаждения 4.1 200-мм вентилятор Big Boy 200™ TriCool™ … 9

4.2 Передние/Задние вентиляторы TriCool™
со светодиодной подсветкой

……………….… … 9

4.3 Дополнительные вентиляторы…… ……………… 10

4.4 Моющиеся воздушные фильтры…… ……………… 11
