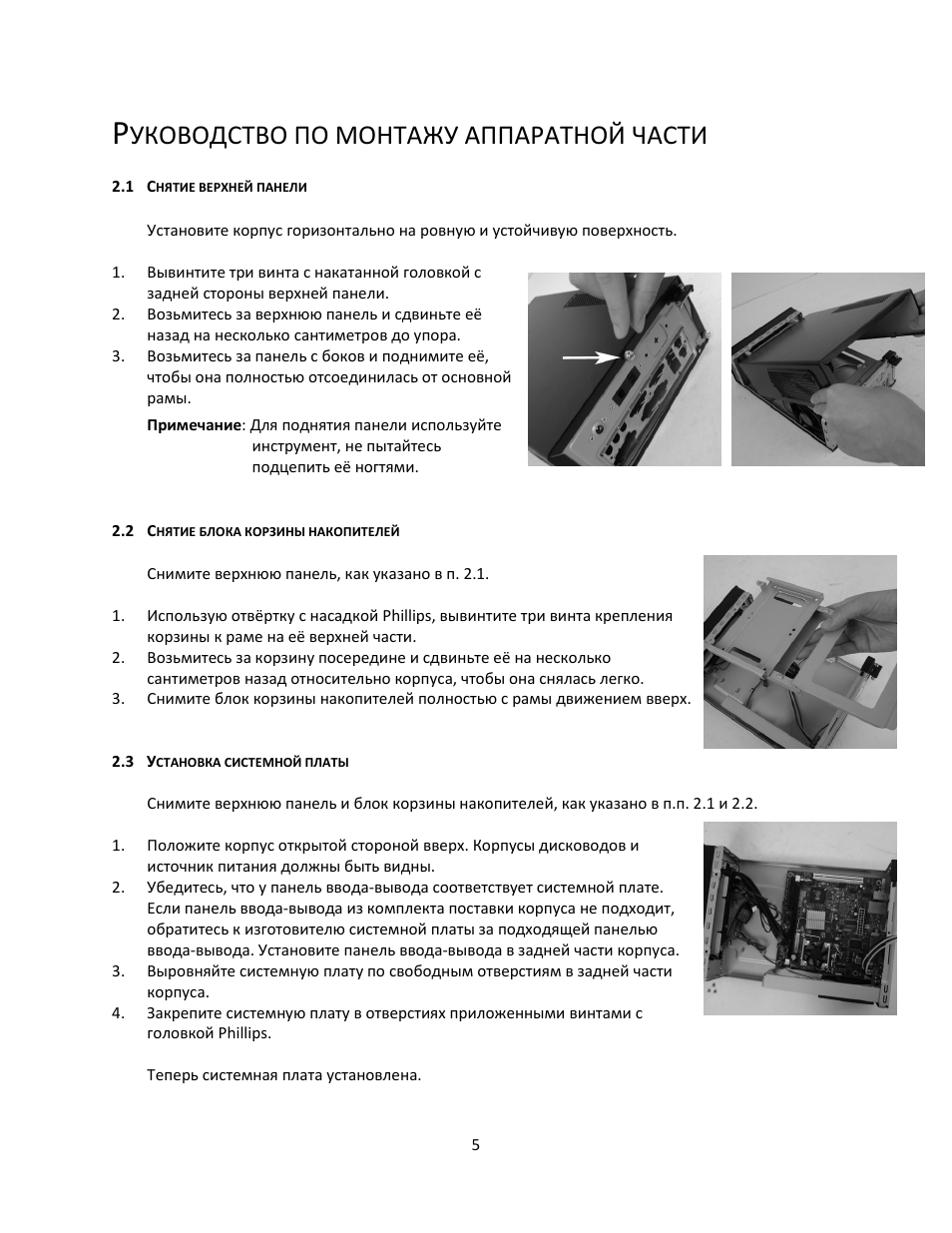

Инструкция по эксплуатации Antec ISK 300-65 — страница 6

УКОВОДСТВО ПО МОНТАЖУ АППАРАТНОЙ ЧАСТИ

НЯТИЕ ВЕРХНЕЙ ПАНЕЛИ

Установите корпус горизонтально на ровную и устойчивую поверхность.

1 Вывинтите три винта с накатанной головкой с задней стороны верхней панели 2 Возьмитесь за верхнюю панель и сдвиньте её назад на несколько сантиметров до упора 3 Возьмитесь за панель с боков и поднимите её чтобы она полностью отсоединилась от основной рамы

Примечание: Для поднятия панели используйте инструмент не пытайтесь подцепить её ногтями

2.2 С

НЯТИЕ БЛОКА КОРЗИНЫ НАКОПИТЕЛЕЙ

Снимите верхнюю панель как указано в п 2.1.

1 Использую отвёртку с насадкой Phillips вывинтите три винта крепления корзины к раме на её верхней части 2 Возьмитесь за корзину посередине и сдвиньте её на несколько сантиметров назад относительно корпуса чтобы она снялась легко 3 Снимите блок корзины накопителей полностью с рамы движением вверх.
2.3

СТАНОВКА СИСТЕМНОЙ ПЛАТЫ

Снимите верхнюю панель и блок корзины накопителей как указано в п.п 2.1 и 2.2

1 Положите корпус открытой стороной вверх Корпусы дисководов и источник питания должны быть видны 2 Убедитесь что у панель ввода-вывода соответствует системной плате

Если панель ввода-вывода из комплекта поставки корпуса не подходит обратитесь к изготовителю системной платы за подходящей панелью ввода-вывода Установите панель ввода-вывода в задней части корпуса 3 Выровняйте системную плату по свободным отверстиям в задней части корпуса 4 Закрепите системную плату в отверстиях приложенными винтами с головкой Phillips

Теперь системная плата установлена
