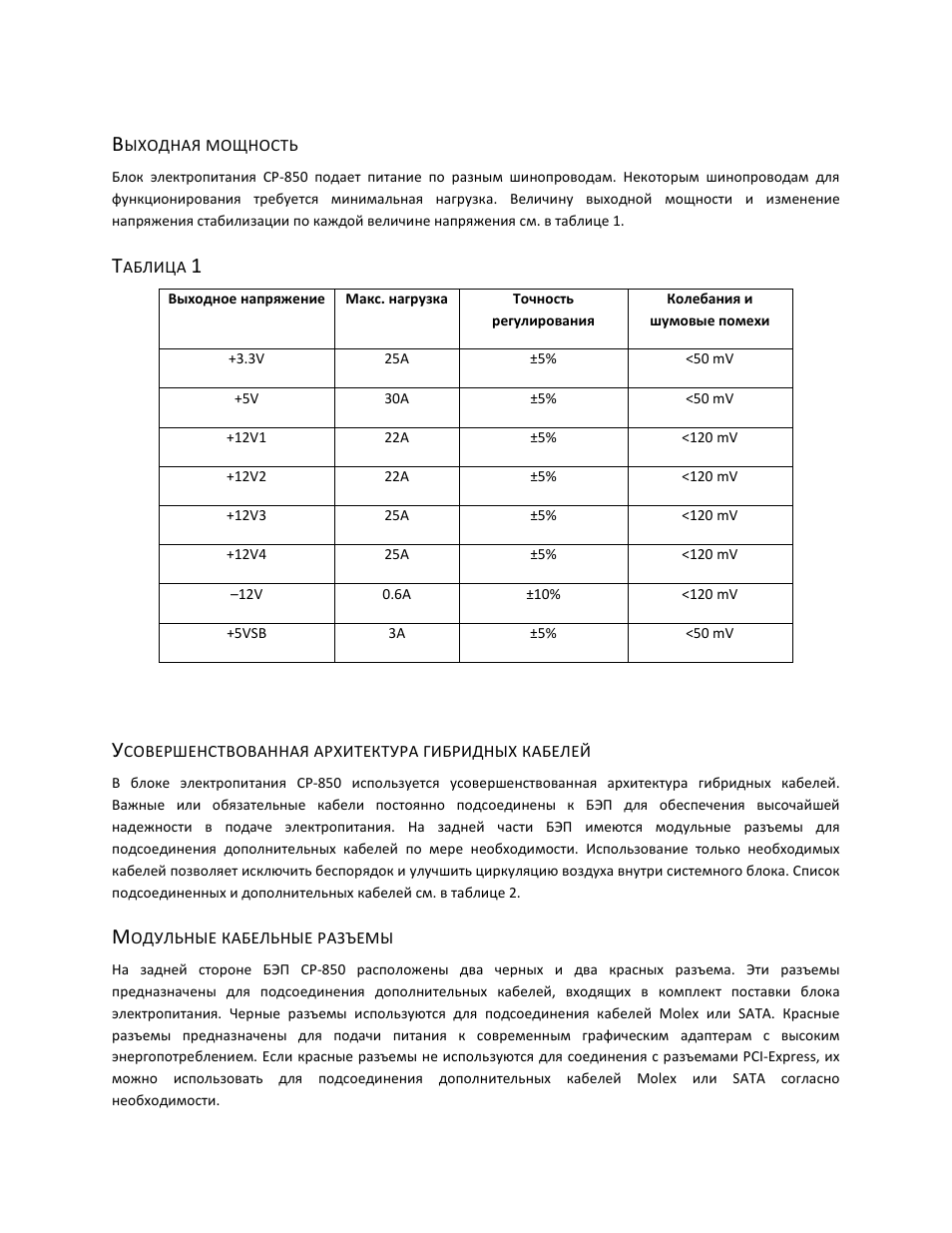

Инструкция по эксплуатации Antec CP-850 — страница 4

ЫХОДНАЯ МОЩНОСТЬ

Блок электропитания CP-850 подает питание по разным шинопроводам Некоторым шинопроводам для функционирования требуется минимальная нагрузка Величину выходной мощности и изменение напряжения стабилизации по каждой величине напряжения см в таблице 1

АБЛИЦА 1

Выходное напряжение

Макс нагрузка

Точность регулирования

Колебания и шумовые помехи

+3.3V 25A

±5%

+5V 30A

±5%

+12V1 22A

±5%

+12V2 22A

±5%

+12V3 25A

±5%

+12V4 25A

±5%

–12V 0.6A

±10%

+5VSB 3A

±5%

СОВЕРШЕНСТВОВАННАЯ АРХИТЕКТУРА ГИБРИДНЫХ КАБЕЛЕЙ

В блоке электропитания CP-850 используется усовершенствованная архитектура гибридных кабелей

Важные или обязательные кабели постоянно подсоединены к БЭП для обеспечения высочайшей надежности в подаче электропитания На задней части БЭП имеются модульные разъемы для подсоединения дополнительных кабелей по мере необходимости Использование только необходимых кабелей позволяет исключить беспорядок и улучшить циркуляцию воздуха внутри системного блока Список подсоединенных и дополнительных кабелей см в таблице 2

ОДУЛЬНЫЕ КАБЕЛЬНЫЕ РАЗЪЕМЫ

На задней стороне БЭП CP-850 расположены два черных и два красных разъема Эти разъемы предназначены для подсоединения дополнительных кабелей входящих в комплект поставки блока электропитания Черные разъемы используются для подсоединения кабелей Molex или SATA Красные разъемы предназначены для подачи питания к современным графическим адаптерам с высоким энергопотреблением Если красные разъемы не используются для соединения с разъемами PCI-Express их можно использовать для подсоединения дополнительных кабелей Molex или SATA согласно необходимости
