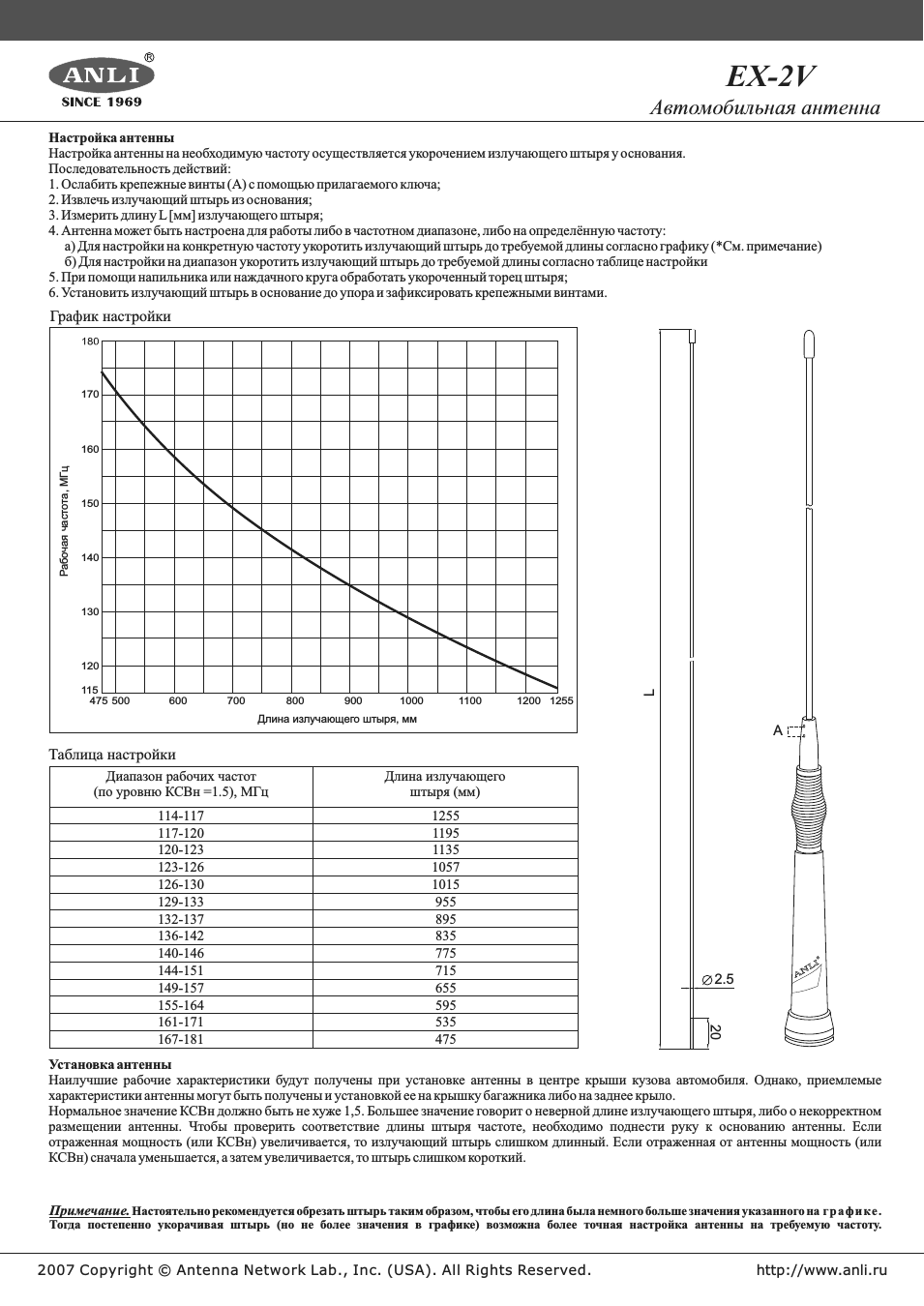

Автомобильная антенна
EX-2V
Настройка антенны
Настройка антенны на необходимую частоту осуществляется укорочением излучающего штыря у основания.
Последовательность действий:
Ослабить крепежные винты (А) с помощью прилагаемого ключа
Извлечь излучающий штырь из основания
Измерить длину L[мм] излучающего штыря
Антенна может быть настроена для работы либо в частотном диапазоне либо на определённую частоту а)
При помощи напильника или наждачного круга обработать укороченный торец штыря
Установить излучающий штырь в основание до упора и зафиксировать крепежными винтами.
6.Для настройки на конкретную частоту укоротить излучающий штырь до требуемой длины согласно графику (*См примечание)
Для настройки на диапазон укоротить излучающий штырь до требуемой длины согласно таблице настройки
Примечание.
Настоятельно рекомендуется обрезать штырь таким образом чтобы его длина была немного больше значения указанного на графике.
Тогда постепенно укорачивая штырь (но не более значения в графике) возможна более точная настройка антенны на требуемую частоту.
Установка антенны
Наилучшие рабочие характеристики будут получены при установке антенны в центре крыши кузова автомобиля Однако приемлемые характеристики антенны могут быть получены и установкой ее на крышку багажника либо на заднее крыло.
Нормальное значение КСВн должно быть не хуже 1,5 Большее значение говорит о неверной длине излучающего штыря либо о некорректном размещении антенны Чтобы проверить соответствие длины штыря частоте необходимо поднести руку к основанию антенны Если отраженная мощность (или КСВн) увеличивается то излучающий штырь слишком длинный Если отраженная от антенны мощность (или
КСВн) сначала уменьшается а затем увеличивается то штырь слишком короткий.
Диапазон рабочих частот (по уровню КСВн =1.5) МГц
Длина излучающего штыря (мм)
1 1
14 17
1 1
17 20
1 1
20 23
1 1
23 26
1 1
26 30
1 1
29 33
1 1
32 37
1 14
1 14
1 1
44 51
1 1
49 57
1 1
55 64
1 1
61 71
1 1
67 81
1255
1195
1135
1057
1015
Таблица настройки
График настройки
1000
1100
1200
1255
Рабо чая част от а
МГц,
Длина излучающего штыря мм
http:
2007 Copyright
Antenna Network Lab Inc (USA) All Rights Reserved.
