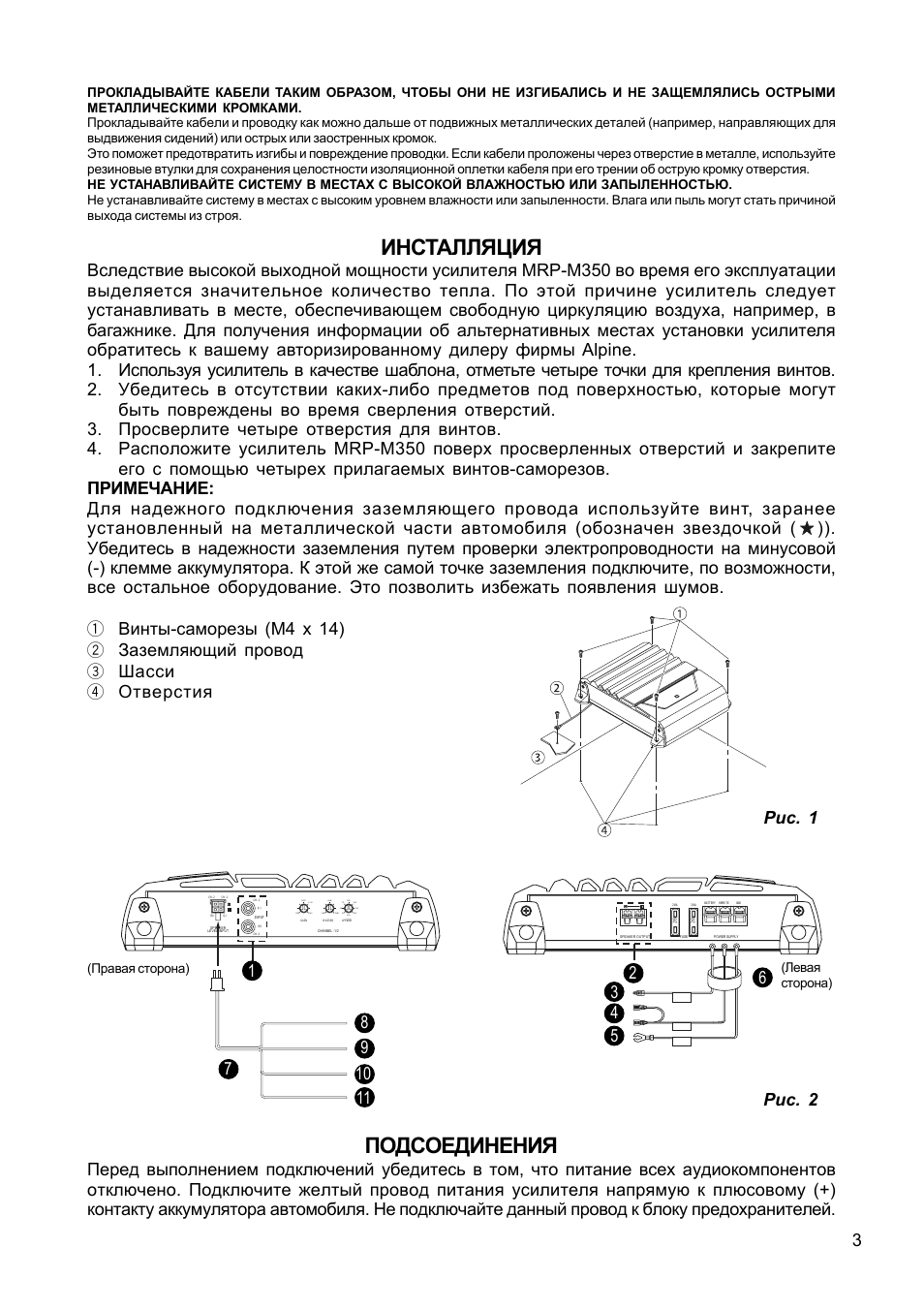

Инструкция по эксплуатации Alpine MRP-M350 — страница 3

Винты-саморезы (М4 х 14)

Заземляющий провод

Шасси

Отверстия

ПОДСОЕДИНЕНИЯ

Перед выполнением подключений убедитесь в том что питание всех аудиокомпонентов отключено Подключите желтый провод питания усилителя напрямую к плюсовому (+)
контакту аккумулятора автомобиля Не подключайте данный провод к блоку предохранителей.

ИНСТАЛЛЯЦИЯ

Вследствие высокой выходной мощности усилителя MRP-M350 во время его эксплуатации выделяется значительное количество тепла По этой причине усилитель следует устанавливать в месте обеспечивающем свободную циркуляцию воздуха например в багажнике Для получения информации об альтернативных местах установки усилителя обратитесь к вашему авторизированному дилеру фирмы Alpine.
1 Используя усилитель в качестве шаблона отметьте четыре точки для крепления винтов.
2 Убедитесь в отсутствии каких-либо предметов под поверхностью которые могут быть повреждены во время сверления отверстий.

3 Просверлите четыре отверстия для винтов.
4 Расположите усилитель MRP-M350 поверх просверленных отверстий и закрепите его с помощью четырех прилагаемых винтов-саморезов.

ПРИМЕЧАНИЕ:
Для надежного подключения заземляющего провода используйте винт заранее установленный на металлической части автомобиля (обозначен звездочкой (

Убедитесь в надежности заземления путем проверки электропроводности на минусовой (-) клемме аккумулятора К этой же самой точке заземления подключите по возможности все остальное оборудование Это позволить избежать появления шумов.

ПРОКЛАДЫВАЙТЕ КАБЕЛИ ТАКИМ ОБРАЗОМ ЧТОБЫ ОНИ НЕ ИЗГИБАЛИСЬ И НЕ ЗАЩЕМЛЯЛИСЬ ОСТРЫМИ
МЕТАЛЛИЧЕСКИМИ КРОМКАМИ.
Прокладывайте кабели и проводку как можно дальше от подвижных металлических деталей (например направляющих для выдвижения сидений) или острых или заостренных кромок Это поможет предотвратить изгибы и повреждение проводки Если кабели проложены через отверстие в металле используйте резиновые втулки для сохранения целостности изоляционной оплетки кабеля при его трении об острую кромку отверстия НЕ УСТАНАВЛИВАЙТЕ СИСТЕМУ В МЕСТАХ С ВЫСОКОЙ ВЛАЖНОСТЬЮ ИЛИ ЗАПЫЛЕННОСТЬЮ.
Не устанавливайте систему в местах с высоким уровнем влажности или запыленности Влага или пыль могут стать причиной выхода системы из строя.

Рис 2

Рис 1

SPEAKER

LEVEL INPUT

INPUT

CHANNEL

CH-1

CH-1

GAIN

B ASS EQ

FILTER

CH-2

CH-2

M A X

M IN

0.5V

NO M

+12dB

+6dB

(Hz)

10 11

SPEAKER OUTPUT

FUSE

BATTERY

REMO TE

POWER SUPPLY

3 4

(Правая сторона)

(Левая сторона)

8 9

3 4 5
