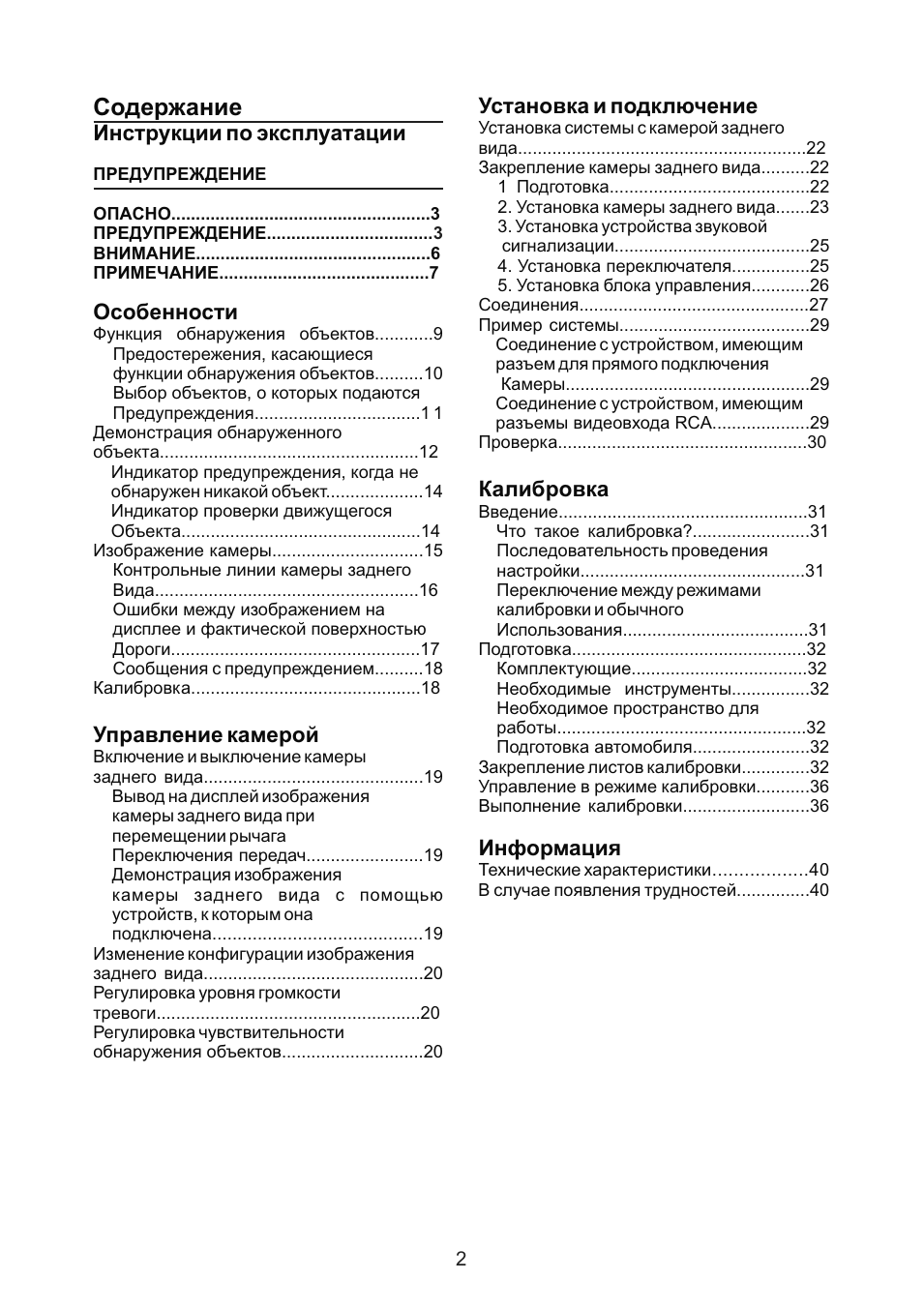

Инструкция по эксплуатации Alpine HCE-C305R — страница 2

Установка и подключение

Установка системы с камерой заднего вида 22 Закрепление камеры заднего вида 22

1 Подготовка 22 2 Установка камеры заднего вида 23 3 Установка устройства звуковой сигнализации 25 4 Установка переключателя 25 5 Установка блока управления 26

Соединения 27 Пример системы 29

Соединение с устройством имеющим разъем для прямого подключения Камеры 29 Соединение с устройством имеющим разъемы видеовхода RCA 29

Проверка 30

Калибровка

Введение 31

Что такое калибровка? 31 Последовательность проведения настройки 31 Переключение между режимами калибровки и обычного Использования 31

Подготовка 32

Комплектующие 32 Необходимые инструменты 32 Необходимое пространство для работы 32 Подготовка автомобиля 32

Закрепление листов калибровки 32 Управление в режиме калибровки 36 Выполнение калибровки 36

Информация

Технические характеристики 40 В случае появления трудностей 40

Содержание

Инструкции по эксплуатации

ПРЕДУПРЕЖДЕНИЕ

ОПАСНО 3 ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ 6 ПРИМЕЧАНИЕ 7

Особенности

Функция обнаружения объектов 9

Предостережения касающиеся функции обнаружения объектов 10 Выбор объектов о которых подаются Предупреждения 1 1

Демонстрация обнаруженного объекта 12

Индикатор предупреждения когда не обнаружен никакой объект 14 Индикатор проверки движущегося Объекта 14

Изображение камеры 15

Контрольные линии камеры заднего Вида 16 Ошибки между изображением на дисплее и фактической поверхностью Дороги 17 Сообщения с предупреждением 18

Калибровка 18

Управление камерой

Включение и выключение камеры заднего вида 19

Вывод на дисплей изображения камеры заднего вида при перемещении рычага Переключения передач 19 Демонстрация изображения камеры заднего вида с помощью устройств к которым она подключена 19

Изменение конфигурации изображения заднего вида 20 Регулировка уровня громкости тревоги 20 Регулировка чувствительности обнаружения объектов 20

2
