1. Котёл

2. Клапан безопасности

3. Подача воды

4. Клапан безопасности системы (3 бара - 1/2" )

5. Обратный клапан

6. Четырёхходовой смесительный клапан

7. Системный насос

8. Отопительная система

9. Открытый расширительный бак

• Открытый расширительный бак всей гидравли-

ческой системы должен быть установлен в верхней

части системы отопления.

• Расширительный бак должен быть правильным

образом подобран для соответствия изменениям

объёма воды для отопления при расширении воды.

• Расширительный бак и его соединительные

трубки должны быть защищены от замерзания.

• Диаметр водоотводной трубы должен быть

правильно подобран, чтобы предотвратить пере-

ливание через край бака.

Температурный предохранительный клапан

Котлы TAU оснащены предохранительным кла-

паном (рис. 10), который обеспечивает отвод избы-

точного тепла без использования дополнительных

устройств и без подачи внешней энергии таким об-

разом, чтобы максимальная допустимая температу-

ра котла в 95°C не превышалась. Температурный

клапан должен быть подключен к входным и выход-

ным соединениям котла.

Примечание

• Запрещено изменять направление потоков.

Следует соблюдать показатели индикатора впуска

и осушения на клапане.

• Максимальная температура для входящей воды

температурного предохранительного клапана со-

ставляет 15 °C, минимальное давление воды равно

двум барам.

• Работу предохранительного клапана (caleffi

544) должен проверять или осматривать уполномо-

ченное технический специалист один раз в год.

1. Вход сетевой воды

2. Выход сетевой воды

3. Предохранительный клапан (caleffi 544) – максимальное рабочее давление – 6 бар

4. Датчик предохранительного клапана ”

5. Капилляр датчика предохранительного клапана

6. Фильтр

7. Впуск охлаждающей воды 1/2”

8. Безопасный выпуск (осушение) 1/2”

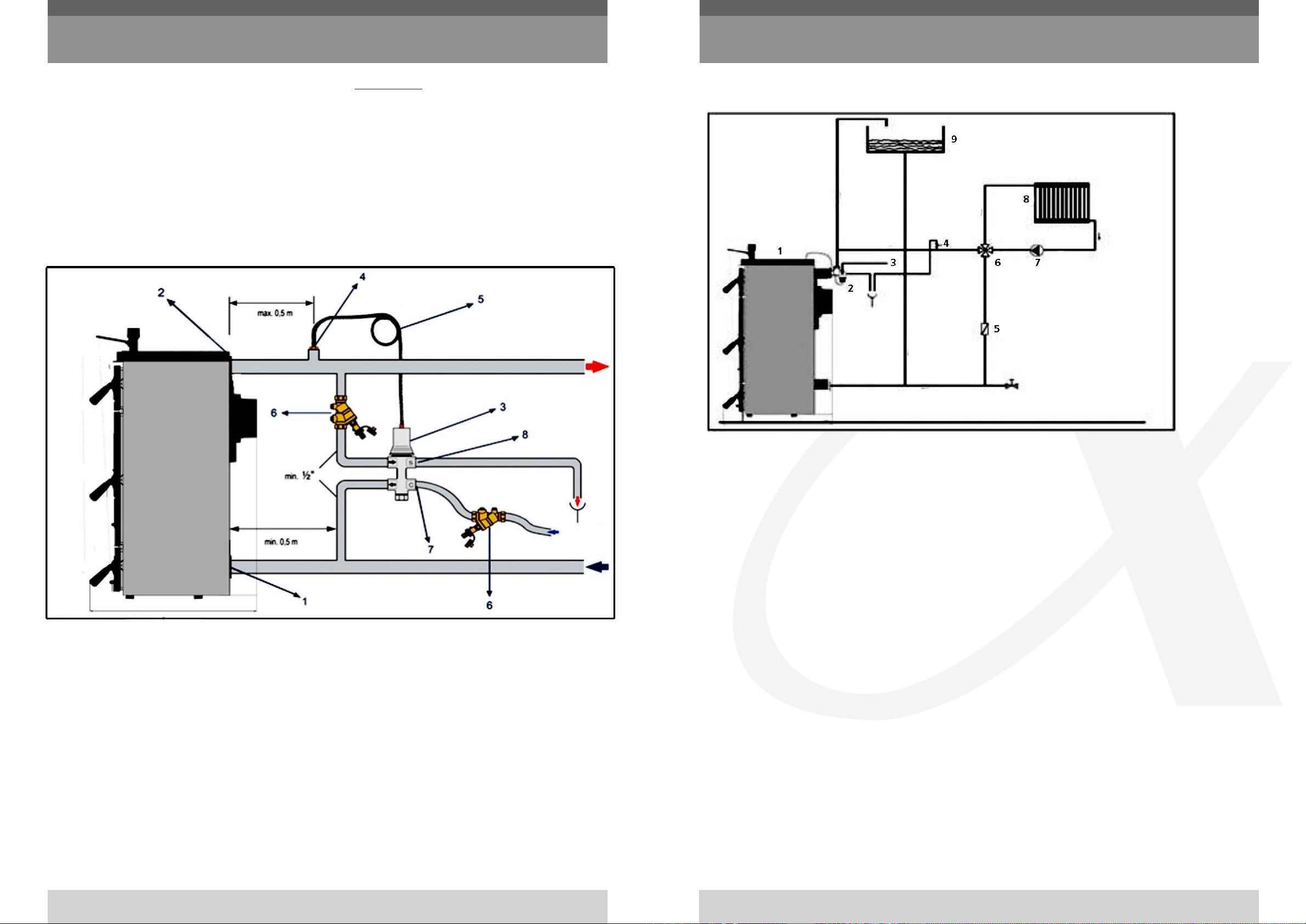

рис.10

рис.11

Схема

Рекомендованная гидравлическая схема открытого типа
