SV01
Lenze
AC Tech
Технические характеристики
Замечание
Предел по току (CLim max
) указан в процентах от выходного тока I
CLim max является максимальной настройкой для параметра Р171.
Модели 400…480 В переменного тока
Замечание
Предел по току (CLim max
) указан в процентах от выходного тока I
CLim max является максимальной настройкой для параметра Р171 Для моделей 480 В переменного тока значение CLim max в столбце 480 В таблицы приведено для случая когда параметр Р107 установлен в «1» Значение CLim max в столбце 400 В используется когда параметр Р107 установлен на «0».
Электропитание напряжение 240 В трехофазное (3/PE) (170…264V) 48Гц… 62Гц
Входной ток,A
Выходной ток
Мощность потерь Вт
Тип
Мощность (л.с кВт)
I in (240V)
CLim max
N1/IP31
N4X/IP65
нет фильтра
N4X/IP65
с фильтром
ESV112…2T… 1.5 1.1 6.9 6 200% 64
ESV152…2T … 2 1.5 8.1 7 200% 75
ESV222…2T … 3 2.2 10.8 9.6 200% 103
ESV402…2T … 5/4 18.6 16.5 200% 154 139
ESV552…2T … 7.5/5.5 26 23 200% 225 167
ESV752…2T … 10/7.5 33 29 200% 274 242
ESV113…2T … 15 11 48 42 180% 485
ESV153…2T … 30 22 59 54 180% 614
Электропитание напряжение 400…480В трехфазное(3/PE) (400В: 340…440В) (480В: 340…528В) 48Гц… 62Гц
Входной ток
Выходной ток,A
Мощность потерь Вт
CLim max
Тип
Мощность (л.с кВт) 400 V
A 480 V
A 400В 480В 400В 480В
N1/IP31
N4X/IP65
нет фильтра
N4X/IP65
с фильтром
ESV371…4T … 0.5 0.37 1.7 1.5 1.3 1.1 175% 200% 23 21 25
ESV751…4T … 1 0.75 2.9 2.5 2.4 2.1 175% 200% 37 33 37
ESV112…4T … 1.5/1.1 4.2 3.6 3.5 3 175% 200% 48 42 46
ESV152…4T … 2 1.5 4.7 4.1 4 3.5 175% 200% 57 50 54
ESV222…4T … 3 2.2 5.1 5.4 5.5 4.8 175% 200% 87 78 82
ESV302…4T … 4 3 8.3 7.0 7.6 6.3 175% 200% 95
ESV402…4T … 5 4 10.6 9.3 9.4 8.2 175% 200% 128 103 111
ESV552…4T … 7.5 5.5 14.2 12.4 12.6 11 175% 200% 178 157 165
ESV752…4T … 10 7.5 18.1 15.8 16.1 14 175% 200% 208 190 198
ESV113…4T … 15 10 27 24 24 21 155% 180% 418
ESV153…4T … 20 15 35 31 31 27 155% 180% 493
ESV183…4T … 25 18 44 38 39 34 155% 180% 645
ESV223…4T … 30 22 52 45 46 40 155% 180% 709

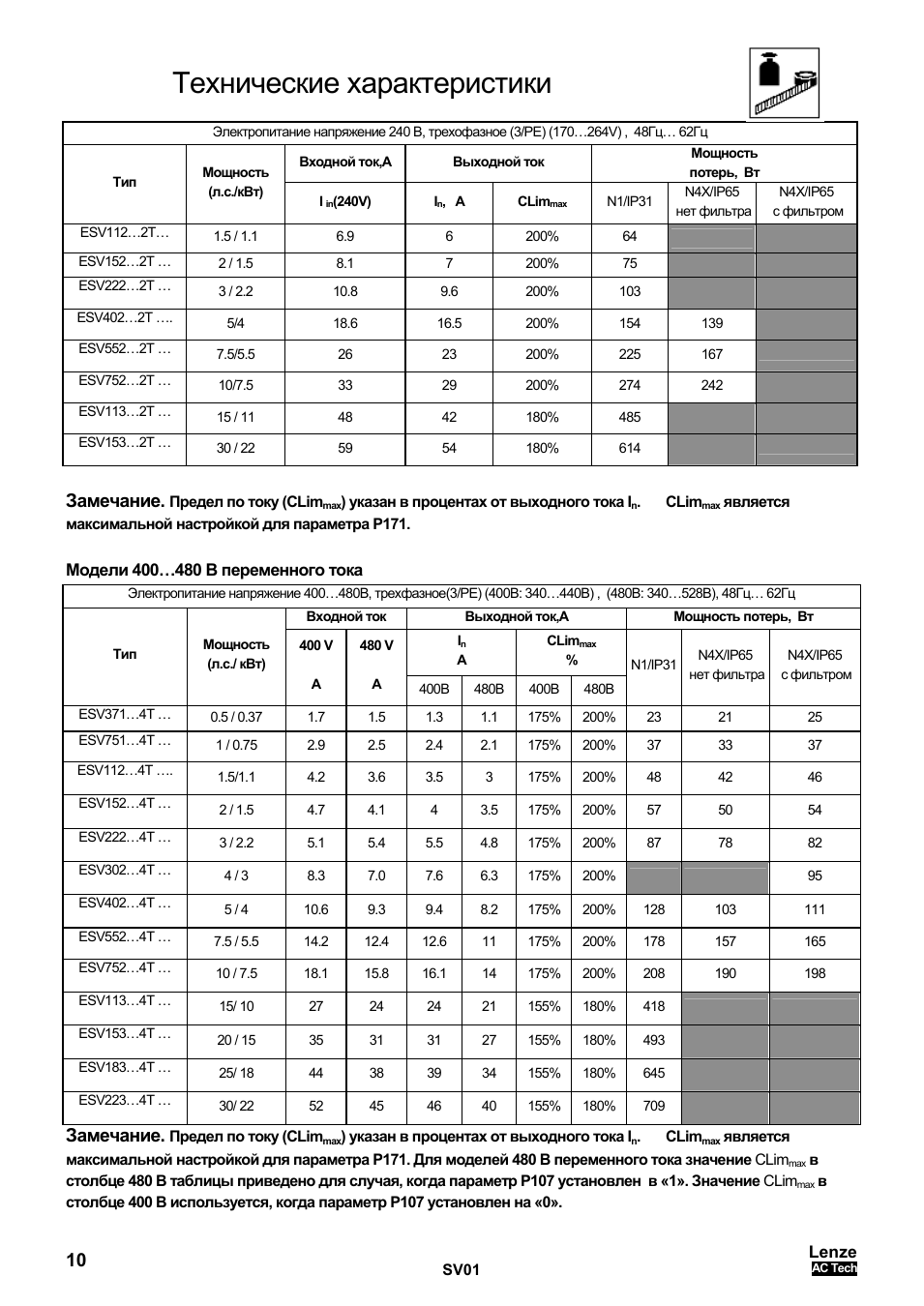

Инструкция по эксплуатации AC Tech SMVector — страница 10
