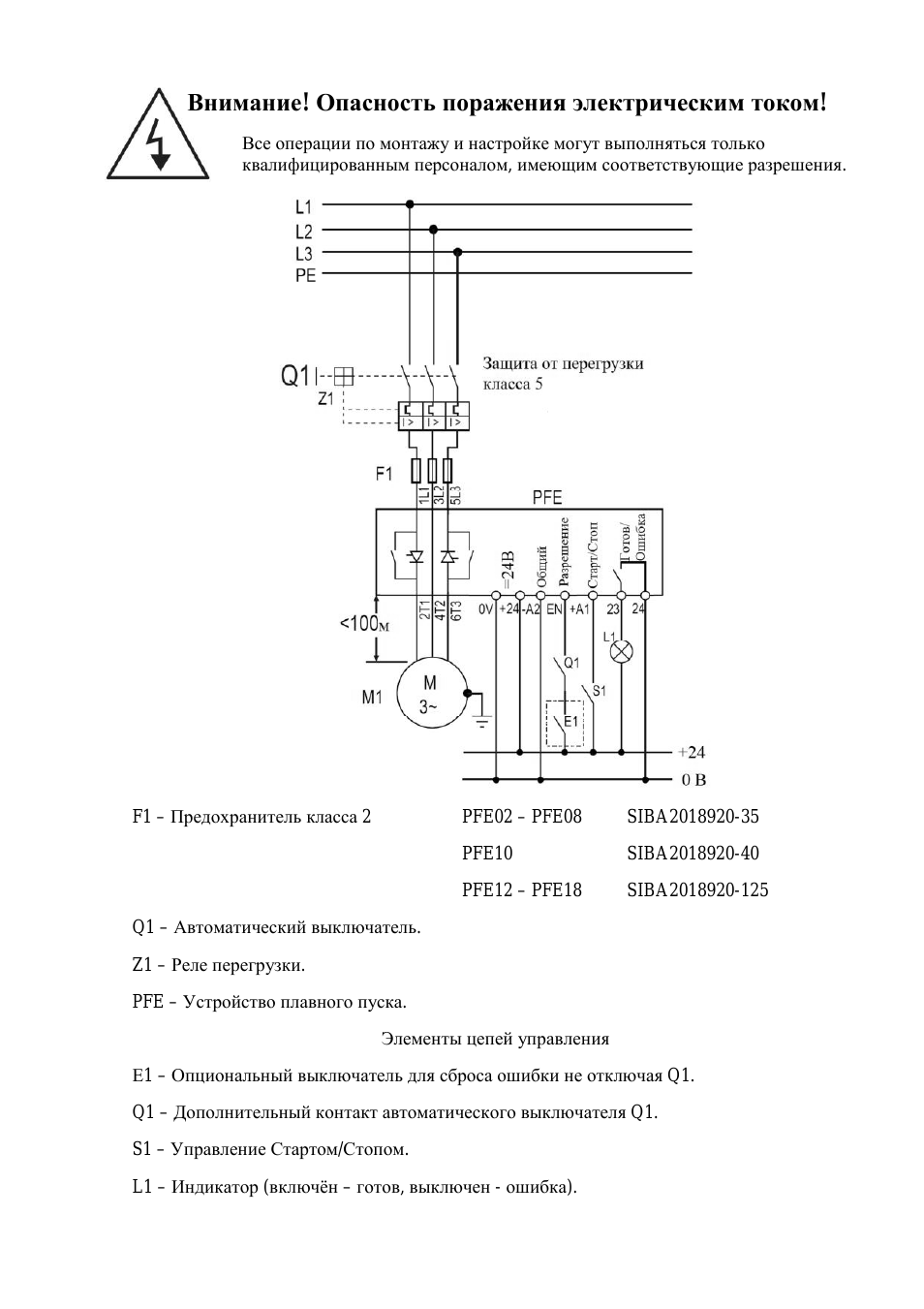

Внимание! Опасность поражения электрическим током!

Все операции по монтажу и настройке могут выполняться только квалифицированным персоналом имеющим соответствующие разрешения

F1 – Предохранитель класса 2

PFE02 – PFE08

SIBA2018920-35

PFE10

SIBA2018920-40

PFE12 – PFE18

SIBA2018920-125

Q1 – Автоматический выключатель

Z1 – Реле перегрузки

PFE – Устройство плавного пуска

Элементы цепей управления

Е1 – Опциональный выключатель для сброса ошибки не отключая Q1

Q1 – Дополнительный контакт автоматического выключателя Q1

S1 – Управление Стартом/Стопом

L1 – Индикатор (включён – готов выключен ошибка)
